ADSP-BF518 芯片分為內部帶Flash 存儲和內部不帶存儲兩大類，不帶Flash 存儲的BF518 芯片，其內部不含存儲代碼的Flash，只能將代碼寫入片外Flash 或通過其它模式啟動。帶Flash 的BF518 芯片，其芯片型號尾綴增加“F4”字樣，代表內部包含4Mbit 的Flash，這個Flash 通過芯片內部的SPI 總線與其連接，可以將生成的LDR 文件寫入內部Flash 并進行啟動。下面以板卡上NorFlash 和片內SPIFlash 燒寫文件的生成及寫入方法為例來做詳解。

InSPIFLASH 燒寫文件只能用于BF518 芯片尾綴帶“F4”的版本，該文件是寫入片內4MbitSPI Flash 進行啟動的，下面以BF51x_LED 工程為例，介紹生成片內SPIFlash 的生成方法。

將 Visual DSP++5.0 軟件連接ADSP-EDU-BF51x 開發板，通過Visual DSP++5.0 軟件下“File->open->Project..”選項

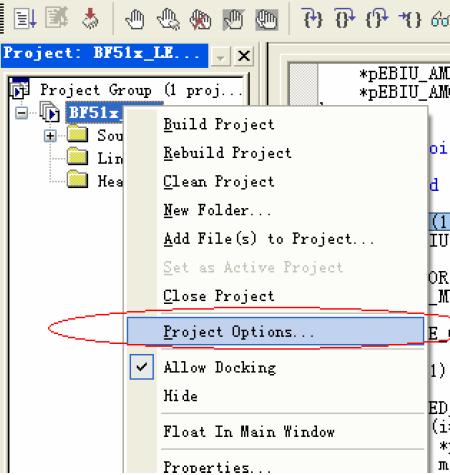

根據芯片的實際版本，為工程選擇一個芯片版本，將“Type”選為“Loader File”。

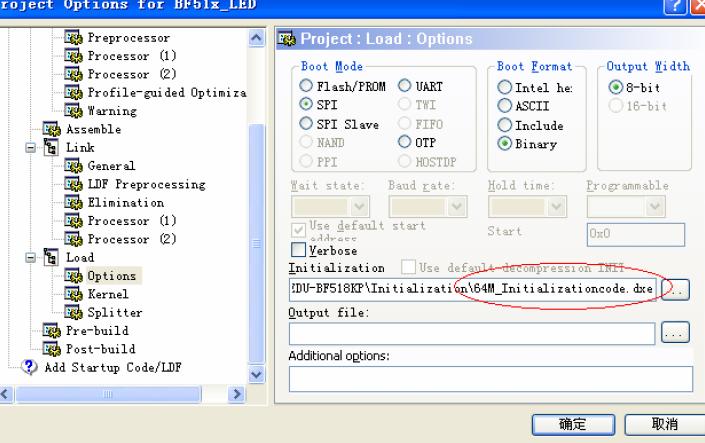

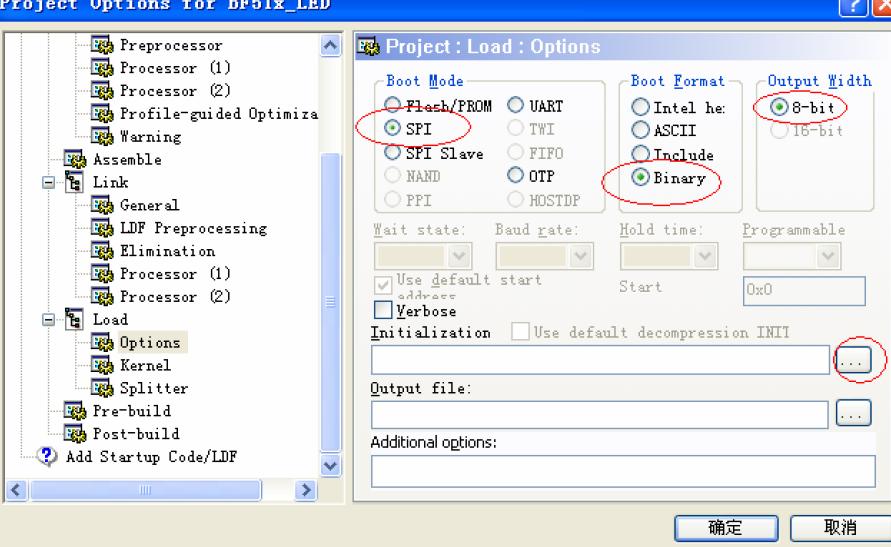

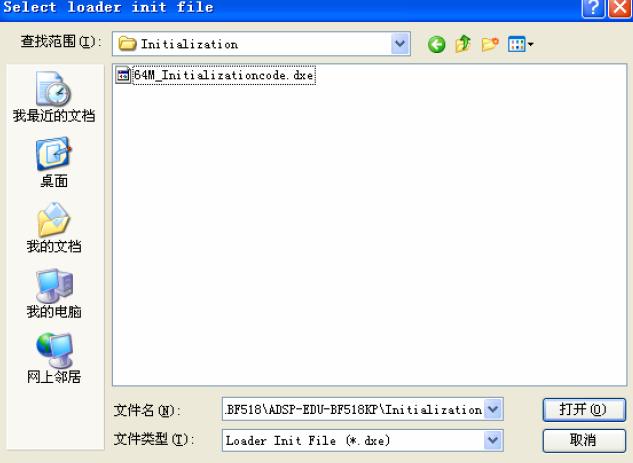

按下圖為生成的 LDR 文件選擇格式。最后要為生成的文件加上initialization 文件，這個文件主要是初始化板卡上的SDRAM，板卡上電后會最先執行該文件，不加載此文件板卡將不能正常運行燒寫的程序。點擊initialization選項后面的選擇按鈕。

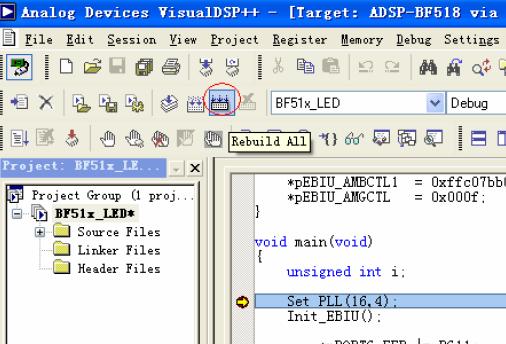

編譯完成后，會看到生成文件提示。該文件默認生成地址為當前工程的 Debug 文件夾下。

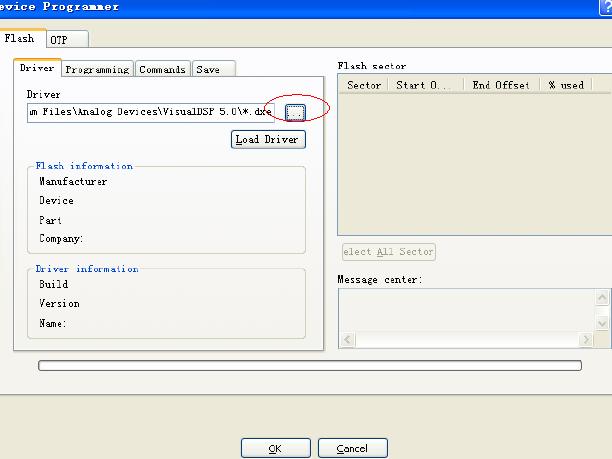

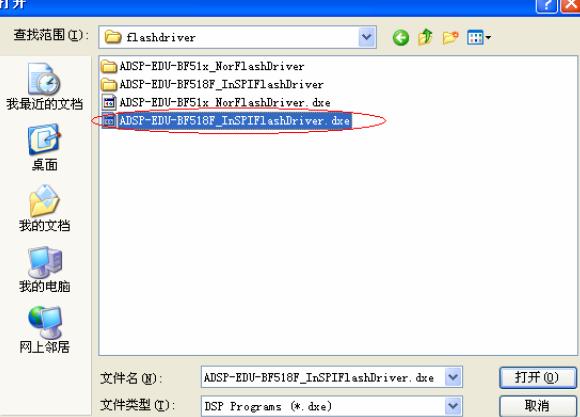

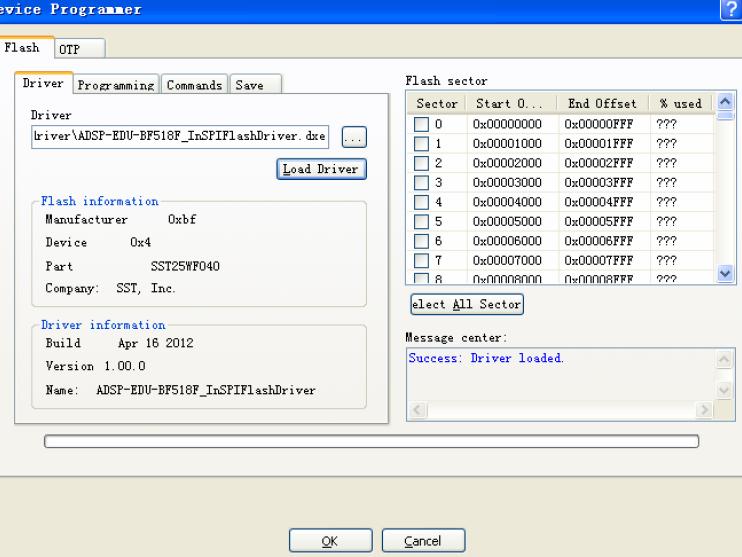

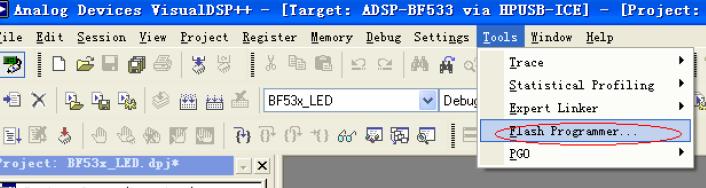

選定驅動文件后，點“Load Driver”，成功加載后，能看到右邊窗口提示“Success:Dricer loaded”，然后點“Programming”頁面。

上傳的圖片

20126810364064.jpg [ 63.33 KB 742×557 ] (縮略時請點擊查看原圖)

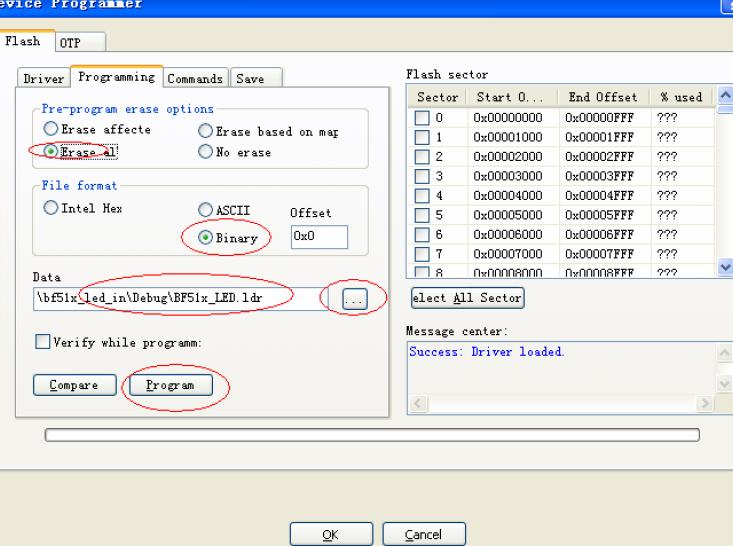

按下圖選擇選項，然后點data 后面的按鈕，找到BF51x_LED 工程下Debug 文件夾下剛才生成的內部 SPIFlash用的的“BF51x_LED.ldr”文件，加載后，點“Program”按鈕。

上傳的圖片

20126810372364.jpg [ 64.92 KB 733×546 ] (縮略時請點擊查看原圖)

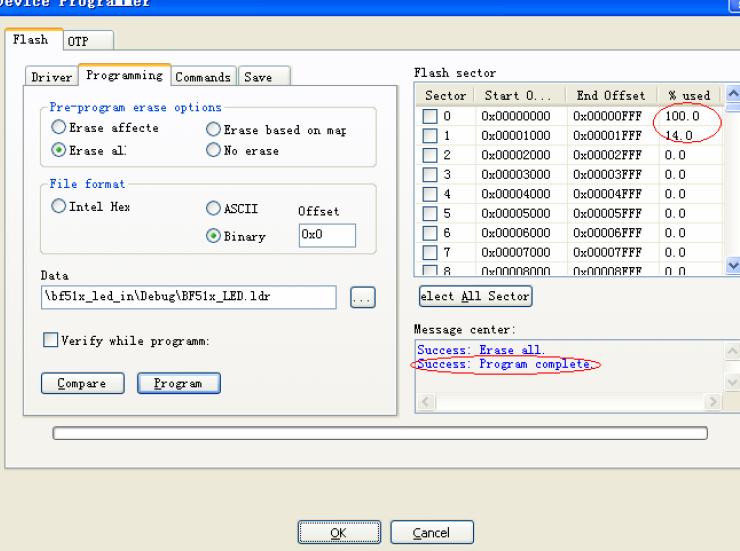

點“Program”后，軟件會將FLASH 整個擦除，然后再將下載代碼寫入，擦除FLASH 時需耐心等待。

上傳的圖片

20126810392564.jpg [ 63.17 KB 740×551 ] (縮略時請點擊查看原圖)

完后編程后，點“OK”按鈕，退出編程。
關閉 Visual DSP++ 5.0 軟件，為板卡斷電。
將板卡上的撥碼開關 SW1 撥至“1-ON，2-OFF，3-ON”，為板卡重新上電，觀察LED 燈。
