在做DSP開發的時候，一般都會用到SDRAM,下面總結一下ADI公司的SHARC系列的DSP和SDRAM的接口連接。
SDRAM工作電壓為3.3V。硅版0.2或更高的ADSP-21369處理器的SDRAM控制器可以運行在166MHz.硅版0.0和0.1的SDRAM控制器僅能運行在133MHz.
所選SDRAM的型號為MT48LC4M32B2，因?yàn)槭?2位SDRAM，因此要從ADDR1開始連接地址A0，并且A10要和SDA10相連。如果是16位的SDRAM則要從ADDR0開始連接地址A0.
如圖所示，F(xiàn)igure 1是和32-bit SDRAM 的硬件連接，用的是ADSP-21369評估板套件，F(xiàn)igure2是和16-bit SDRAM 的硬件連接, 用的ADSP-21375評估板套件。

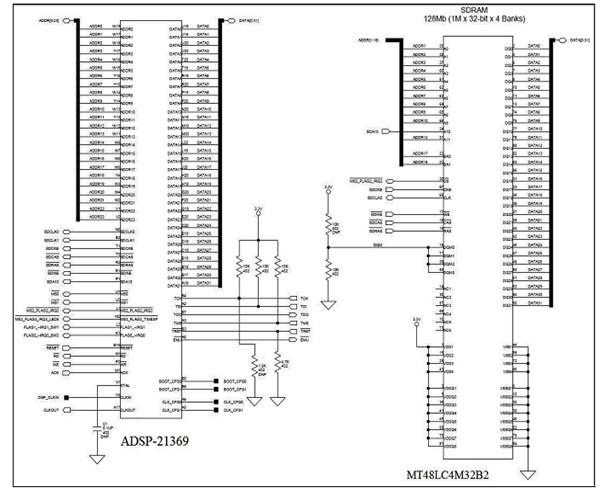

圖一

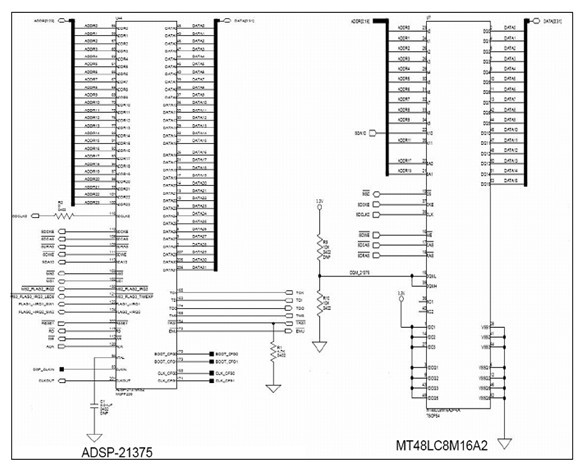

圖二
SDRAM能被分配到處理器四個地址塊得任意一塊，每一個地址塊有片選MSx,用來驅動存儲器的芯片選擇信號CS.

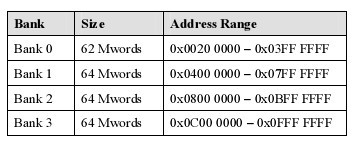

下表是外部存儲器SDRAM地址分配
一、要設置SDRAM控制器要按照下面的步驟：
（1）配置內核時鐘與SDRAM的時鐘比
SDRAM時鐘（SDCLK）由處理器內核時鐘（CCLK）產生。支持5個固定的比例：1:2.0、1:2.5、1:3.0、1：3.5和1:4.0.要得到期望的SDCLK，需針對采用的CCLK頻率設置PLL.通過設置PMCTL寄存器來實現，同時要設置DIVEN位。
（2）配置處理器的PLL
在設置PMCTL寄存器的DIVEN位和將PLL設置為旁路模式之間有一個內核周期的延時。對PMCTL寄存器進行寫操作來設置或清除旁路模式時，要清除DIVEN位，這就保證了PLL的配置正確。
(3)將SDRAM映射到外部存儲器組中的一個
通過對外部端口控制（EPCTL）寄存器設置合適的BxSD位將SDRAM映射到4個外部存儲器塊中的一個
（4）配置SDC
第一步是用正確的刷新數值（RDIV）配置SDRRC寄存器并設置SDRAM讀優化。第二步是將各個控制參數寫入SDRAM控制寄存器(SDCTL).
用正確的SDRAM刷新值對SDRRC寄存器的DIV域編程。由下式計算RDIV計數值得出該值。
式中：fSDCLK是SDCLK頻率（SDRAM時鐘頻率）
tREF是SDRAM刷新周期
NRA 是SDRAM中行地址個數(刷新周期對整個SDRAM進行刷新)
tRAS是以時鐘周期數為單位的激活到預充電時間（SDRAM存儲控制【SDCTL】寄存器的SDTRAS位）；
tRP是以時鐘周期數為單位的RAS到預充電時間（在SDRAM存儲控制【SDCTL】寄存器中）。
二、通用PCB設計指南：
（1）地址線和數據線越短越好
（2）可以不對SDCLK、DATA和ADDR進行端接。使用信號完整性（SI）工具來確定需要端接的信號。過多的端接會使信號升降緩慢，增加延時。
（3）處理器的I/O驅動可支持最高30pF的I/O負載。
（4）對每個存儲器器件都要充分的去耦合。
（5）AVDD電源要使用處理器數據手冊中指定的濾波電路設計。 |
