說起了BF531就多講幾句，畢竟是目前來說最受歡迎的ADI DSP。后面將會貼一些BF53X的專門資料，包括文檔、原理圖、PCB、代碼，希望對新手有幫助。

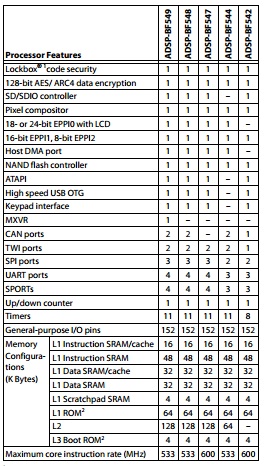

在BF53X取得成功之后, ADI希望能夠在此基礎上推出更優質的Blackfin，在匯集了全球的sales、FAE和客戶對BF53X的反饋后，問題集中在一個核心上，那就是BF53X的視頻PPI接口太少了，想要采集輸入，就不能時實輸出，這有且僅有的一個視頻口讓很多想在視頻、圖像上面的應用感覺非常尷尬，于是應運而生了BF54X，一個包含了非常豐富外設接口的DSP。來自產品線內心的獨白：你們都說外設少,PPI少，那么好吧，PPI視頻接口給你3個夠不夠，什么USB,SD，CF，硬盤，Nandflash，232,485，CAN，全給你夠不夠！讓我們來詳細看一下他的性能：
這真的是一個復雜的DSP，最高600M的主頻，DDR的RAM，多達152個IO，3個PPI視頻接口，N多的集成外設，ADI確實是充分采納了大家的意見！讓我們一度認為BF54X真的就是那個能夠超越BF531的型號。
但是事實上看來，是遠遠沒有到達想象中的高度。這顆非常典型，真的可以當做IC設計公司參考學習的典型案例。沒有那么受歡迎的首當其沖就是這400個腳的高密度BGA封裝，IC做得太大而全就必然會有大而全的管腳，沒有LQFP的貼片封裝瞬間流逝了一大批的客戶。而后的軟硬件設計復雜度又擋住了一大批，對硬件來講，400腳BGA的CPU,DDR的DRAM就意味著最少6到8層的最小系統，這讓很多玩BF531時2層板甚至自動布線的兄弟姐妹們望而卻步；各種外設接口的復用又讓硬件設計顯得過于的復雜化。復雜的硬件勢必又會讓軟件更復雜，這是一個非良性循環。
一顆IC的非良性循環是會傳染的，高難度設計、高難度生產就導致用得人不多，用得人不多就導致可供參考的資料少，可供參考的資料少就導致新人更難上手，市場占有量整體的下滑就導致芯片價格持續在高位，這以上的一切又嚴重影響到項目經理的選型，于是乎，這顆BF54X就真的做成了，性能極佳，賣相很差的尷尬境地。
當然，BF54X現在仍然還是很多人在用的，OP的感覺是這些正在用的應用，真的就是處理器的性能完全貼合了應用的需要，而且對成本無欲無求的出貨量都不大的高利潤產品。但是作為一個搞了Blackfin10幾年的老家伙來講，我還是非常喜歡這顆的，需要由衷的說一句，外設多的DSP是真心的方便那。
|
