| Blackfin 系列處理器的初學教程很少，很多初學者不知如何來上手這款DSP。為方便初學者更快的學會使用DSP,成為DSP 高手，本章節將詳細介紹DSP 的接口使用，以最基礎的示例來詮釋Blackfin 的魅力。
IO作為任何一個處理器都會有的最最基礎外設接口，Blackfin是如何的？
ADSP-BF53x 處理器上有16 個Programmable Flag 接口，簡稱PF 接口，這些接口就是通常所有的IO 接口，通過寄存器配置，可以輸出電平和感知接口電平，每一個PF 接口都可以作為外部中斷接口。
在單片機上，通常如果設置一個 IO 接口輸出時，直接將輸出信號值付給該接口，如果作為輸入時，直接通過該接口讀取即可。Blackfin 處理器的IO 使用與單片機不同，在使用前必須對該接口進行初始化，如告知接口的方向，如配置為輸出接口，則直接配置輸出接口電平信號，如配置為輸入接口，需打開輸入使能開關，配置輸出信號觸發方式，是否中斷觸發，是否雙極性觸發等等。初始化完成后，才能使用PF接口。

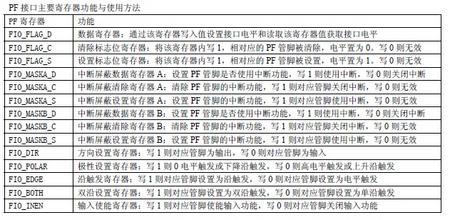

接口寄存器說明如下所示：
讓我們來分析一個典型代碼：
輸入接口配置：
將 PF0 接口配置為輸入接口，并且讀出接口電平狀態。
*pFIO_DIR &= ~PF0; //設置PF0 為輸入
*pFIO_INEN |= PF0; //輸入使能
i = *pFIO_FLAG_D; //讀取數據
輸出接口配置：
將 PF0 接口配置為輸出接口，使用兩種方式設置PF0 輸出高低電平。
*pFIO_DIR |= PF0; //設置PF0 為輸出
*pFIO_FLAG_S |= PF0; //PF0 腳置高
*pFIO_FLAG_C |= PF0; //PF0 腳置低
*pFIO_FLAG_D |= PF0; //PF0 腳置高
*pFIO_FLAG_D &= ~PF0; //PF0 腳置低
輸入就實現了讀取PF0 接口狀態并打印出PF 接口狀態數據。輸出則實現了通過PF0 接口不斷的輸出高低變化的電平。你看懂了嗎？稍后補充一下這倆例子程序源碼。
上面提到的2個IO的例程源碼奉上：
GPIO IN：鏈接: http://pan.baidu.com/s/1dDlE8Dj 密碼: q95f
GPIO OUT：鏈接: http://pan.baidu.com/s/1eQ7rqsM 密碼: b0w5
下一章中斷則是跟IO緊密相連的技術點，Blackfin的16個PF口均可做中斷來使用！下一章就有教學視頻的詳細講解啦，未完待續... |
