| 好像之前一直在黑ADI的DSP，之前對BF548的一篇評論太過于感性，咱們現在從技術層面來討論一下這一顆非常典型的DSP。

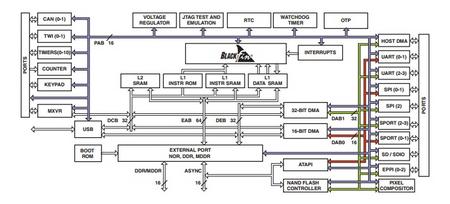

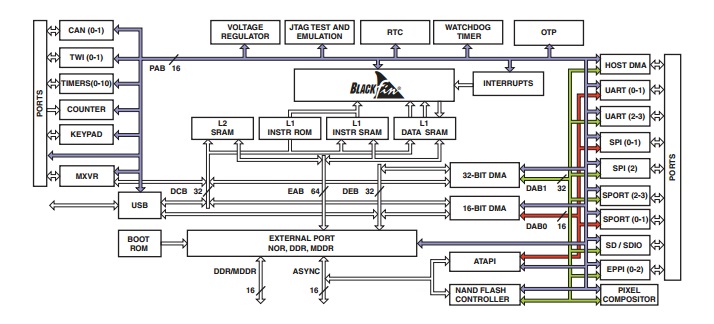

先來看看這顆豐富外設的匯聚處理器！做到這個程度已經很像一個CPU了。
-
Blackfin®處理器內核，工作頻率最高可達600 MHz (1200 MMACS)
-
2個獨立DMA控制器
-
適用于DDR / Mobile DDR連接的同步存儲器接口
-
適用于SRAM、EEPROM、NAND/NOR、閃存連接的異步存儲器接口
-
152個IO接口
-
11個Timer
-
4個SPORT音頻接口
-
4個增強型UART串口
-
3個SPI控制器
-
2個TWI接口
-
2個CAN總線接口
-
1個專用的8*8鍵盤控制器
-
1個High Speed USB OTG接口
-
1個硬盤控制器
-
1個NANDFLASH專用控制器
-
1個SDIO控制器
-
1個LOCKBOX專用加密器
-
3個增強PPI接口
-
1個 “像素合成器”硬件加速器
非常豐富的外設，基本上硬件設計囊括了所需的一切！其中最有特色的應該就是這3路增強型PPI接口，以及片內集成的像素合成器，相當有特色！
BF54X較之以前的Blackfin，更是提供了更多的啟動模式，如SPI從模式，TWI從模式和UART從模式，Blackfin處理器就可以通過SPI、TWI和UART等連接的外部主設備接收啟動數據來啟動系統。
在UART串口這里，BF54X則基于以前的Blackfin，增加了很多新的功能，稱之為增強型串口實至名歸：
-
自動RTS/CTS硬件流控制
-
增加的接收FIFO
-
更好的比特率粒度
-
可編程模塊更適合Blackfin架構
-
改進的中斷處理
-
具有4個UART（兩個有流控制）
在IO這里， 152個IO！��！是的，這顆Blackfin擁有152個IO，完美的自由控制，是不是有種FPGA的感覺？
在USB這里，高速OTG接口集成到片內，官方的驅動程序，更方便設計。
集成了一個硬盤控制器跟一個NANDFLASH控制器，這在DSP里是非常少見的。
等等等等，就不再細說了，有需要了解的找個datasheet一看即知，處理器很不錯，對自己的研發能力有信心，選擇這顆是相當方便的。
|
