Blackfin的常見BOOT有幾種，片外的NORFLASH、SPIFLASH、NANDFLASH，或者有些型號有片內的Flash�；旧厦總�(gè)boot都需要的可燒寫文件是一致的，Blackfin的FLASH燒寫的理論知識咱們放一邊，我們先來來看看如何使用Visual DSP++來生成可燒寫文件的操作說明先。
Blackfin 系列處理器的燒寫文件尾綴是“.ldr”，這個文件通過可以通過代碼工程生成，以BF53x_LED 工程為例。將 Visual DSP++5.0 軟件連接ADSP-EDU-BF53x 開發板，通過Visual DSP++5.0 軟件下“File->open->Project..”選項。將BF53x_LED.dpj 工程載入Visual DSP++5.0 軟件。

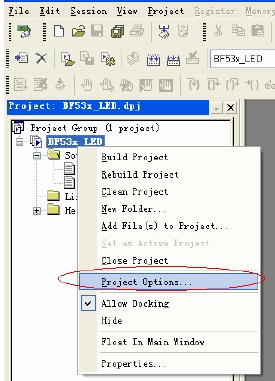

在工程名上按鼠標右鍵，選擇“Project Options..”

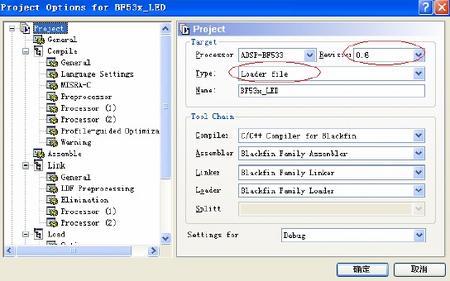

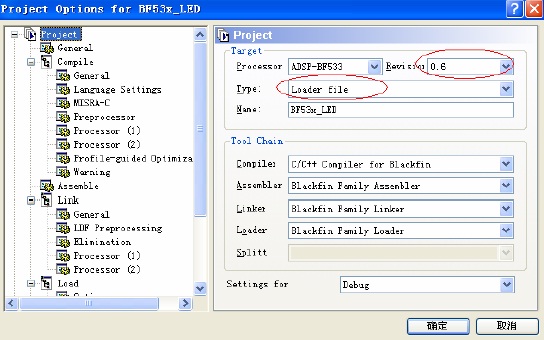

根據芯片的實際版本，為工程選擇一個芯片版本，將“Type”選為“Loader File”。

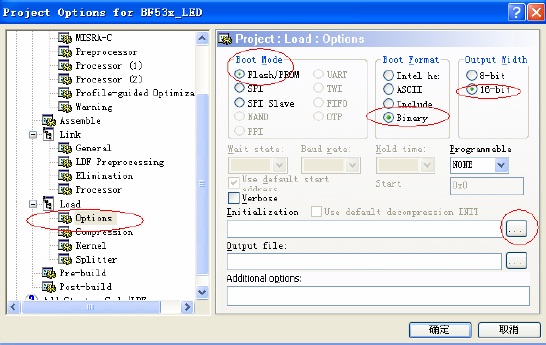

按下圖為生成的 LDR 文件選擇格式。最后要為生成的文件加上initialization 文件，這個文件主要是初始化板卡上的SDRAM，板卡上電后會最先執行該文件，不加載此文件板卡將不能正常運行燒寫的程序。點擊initialization選項后面的選擇按鈕。

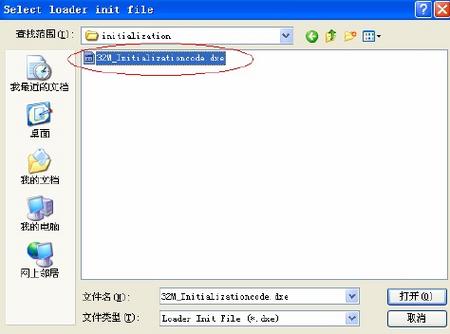

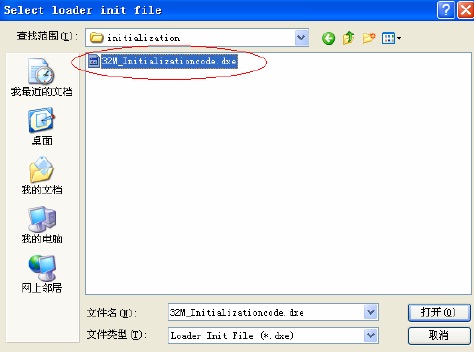

找到“32M_Initializationcode.dxe”文件。

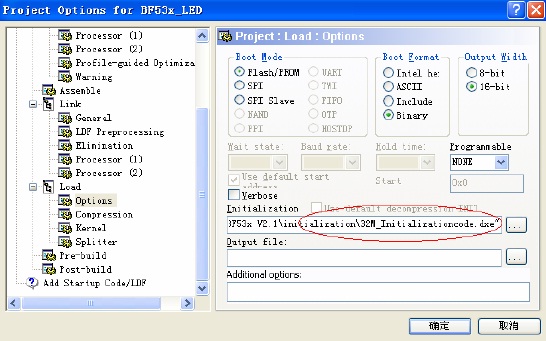

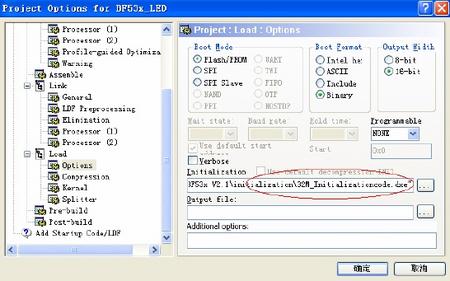

加載完文件后點“確定”
選擇“ReBuild All“按鈕全編譯工程。
編譯完成后，會看到生成文件提示。該文件默認生成地址為當前工程的 Debug 文件夾下。
|
