補充幾個常見的ADI仿真器故障及可能的解決辦法：
1：ADZS-HPUSB-ICE在掛在ADSP的時候報錯，有根據我之前的一個帖子來排查故障，發現TEST都沒有問題可以正常通過，但是就是連不上。想了一下好像碰到過幾個這樣的問題，可能會是幾個原因。第一個原因與ICE無關，ICE是沒問題的，只是因?yàn)槟愕哪繕?biāo)板里已經有程序，而BMODE設置的不對，導致ICE掛不進去。解決的辦法是通過硬件修改來BMODE。
如果這樣操作也仍然連不上，可以檢查一下自己的JTAG設計，是否太非常規了？我有見過處理器到JTAG設計的連線已經無比的長，在JTAG這里還是一個飛線出來，又拉了恨不得10CM的飛線，再跟ICE連接，或者還有JTAG線過一個或者幾個芯片的。話說ADZS-HPUSB-ICE對JTAG設計的容忍度是很高的，但也不是無限制的。特別是用得時間比較長的ICE，會更差一些。所以我還是建議JTAG設計盡量走線短，按照標準設計來，如果一定因?yàn)榘遄映叽绲绕渌虮仨氁w出來，把那個飛線用錫紙包一下，錫紙跟板上的地連起來，稍微做一個屏蔽，很有效。
如果還是解決不了，拿過來修把，ICE的JTAG線有問題了。
當然，還有可能是板子焊接的問題，如果要查焊接的問題，通常可以先檢查板子的內核和系統電壓，時鐘，復位，ARDY，NMI管腳的上下拉。
2. 最近發現的比較有共性的ADI仿真器故障，適用于ADZS-HPUSB-ICE和OpenADSP開源社區的510ICE、530ICE、560ICE！
如果在搭建好環境后，發現自己的仿真器在PC下不識別，在設備管理器里看不到下面的圖：
更新驅動也沒辦法，但是在USB輸入設備里出現了一個“Unknow Device”的東西，而且這個東西又詭異的顯示說驅動已經裝好了！
遇到這種問題，大多數原因不在ICE，而是USB線！解決這個問題的辦法就是換一根質量好的（帶磁環）的USB線，或者那種3頭的，有2個U口接入PC端的，或者把你接在臺式機前端U口換到機箱后面去。

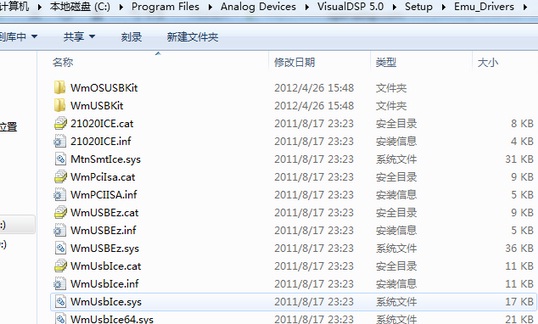

3. ADI DSP的仿真器驅動有可能會因?yàn)椴僮飨到y(tǒng)或者自身的visual DSP軟件原因，莫名的損壞，這個時候需要重新安裝一下驅動，ADI原廠仿真器以及OpenADSP開源社區的所有仿真器，其驅動均不需要再安裝額外的驅動文件，所有的驅動均在你已經裝好Visual DSP++軟件里了。具體在這里：
通常情況下，在一臺PC機第一次接入仿真器的時候，會蹦出讓你安裝驅動的圖，一般情況下，自動安裝就好了，如果自動安裝不成功，那么就請手動安裝一下，找到上面講到的路徑去選擇安裝。
有時候還是會出現未找到硬件驅動，這個時候一般來講會有以下幾種情況：
1）Visual DSP++軟件的補丁包沒有打好
ADI在2008、2009年，Visual DSP5.0的時候，軟件內部是只有ADZS-HPUSB-ICE、ADZS-HPPCI-ICE和ADZS-USB-ICE的驅動的。而后面ADI又新加了一個ICE-100B和一個ICE-100的驅動，這些驅動都是需要更新了最新的Update補丁，補丁里才會把驅動集成到VDSP軟件下的驅動文件夾內。如果您用的是比如我們的AD-HP510ICE-FULL、AD-HP510ICE-SHARC或AD-HP530ICE，這些產品都是按照ADI原廠的ICE-100和ICE-100B的設計來做的，驅動也是完全用的他的原廠驅動，所以你就要檢查一下你的軟件開發環境的Update補丁是否有安裝。目前最新最穩定的是Update10補丁，建議大家的開發都放在這個版本。
2）仿真器USB線問題
有可能是連接仿真器的USB線纜接口不牢固？或者是線纜傳輸有問題。建議使用全銅屏蔽的USB線，如果是臺式機，請最好接入機箱后面的USB接口。
3）RP問題
VDSP不可能百分百穩定，Windows操作系統也不可能百分百穩定，遇到這種情況，我們只能歸納成RP問題了。換一臺機器看看，或者斷電再重新接入PC看看。
4）殺毒軟件
最近這個問題非常頻繁，目前的什么360、金山之類的殺毒軟件，會默認的把Visual DSP++軟件安裝過程中要裝的編譯器當成病毒給殺掉了，并且可能都不會通知一下你，導致很多客戶明明已經安裝好了軟件，但是就不能正常使用。解決辦法也是ADI官方貼出來的辦法就是，裝軟件的時候關掉殺毒軟件，任何操作系統跳出來的對話框問你需要不需要安裝的時候，一律選擇強制安裝即可。
最后，跟驅動有關的還有一點，如果在用ICE掛載板子的時候出現連接錯誤，TEST工具下發現第一步不通過，極有可能就是驅動的問題。這個時候你會發現設備管理處里的設備安裝得好好的，顯示的驅動也裝的好好的，非常莫名其妙。把這個硬件驅動卸載重裝一下，有可能就解決了這個TEST第一步不通過導致的仿真器掛不上板子的問題。
