| 經ADI的DSP就只有Blackfin、SHARC、TigerSHARC、21xx這么幾個系列，到最近幾年，把嵌入式處理器全部都囊括進來了，這就包含了一個專業音頻DSP的SigmaDSP系列。
這個系列不是新品，相信很多玩音頻的朋友都有見過，用過，像什么ADAU1701，1702之類。最高性能，最低功耗，最簡單開發是這個系列的代名詞。我的標題以“連連看”為名，想說的就是任何人，只要你會玩連連看，你都可以完全開發sigmaDSP了！
這一切都緣起與SigmaStudio圖形開發工具，很多朋友在用ADAU之前總是擔心開發中可能出現問題，老是糾結于技術支持到不到位，開發難度和門檻在哪里？結果真正用起來以后，幾乎沒有一個人再來找我問所謂技術問題，因為實在是太簡單了，整個SigmaDSP的開發過程就是：軟件里連連看原理圖，軟件里調效果，生成可執行文件，通過usbi down到DSP中，看效果，完畢。不需要你寫一行代碼，也不需要你配一個寄存器，所有的應用軟件全部模塊化，圖形化編程工具讓你連連線，就可以完整整個應用的開發。你需要考慮的僅僅是這個芯片性能如何，價格怎樣，軟件中是否有我想要的音效模塊？僅此而已。
讓我們先來看一看連連看式的開發過程，再來細說芯片吧，目的就是想告訴大家，真的sigmaDSP誰都可以直接拿過來就搞，管你C語言匯編神馬的，通通一邊去！
以比較常用的ADAU1701為例吧，你只需要做的是：
1）安裝開發神器：SigmaStudio；（安裝 SigmaStudio 時，有可能需要你安裝Microsoft.NET Framework Ver4.0，如果你的機器之前沒有安裝過此類軟件包。）
2）搭建SigmaDSP（ADAU1701）硬件平臺；（板子+USBi仿真器，需要安裝usbi的驅動，驅動位置在：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）

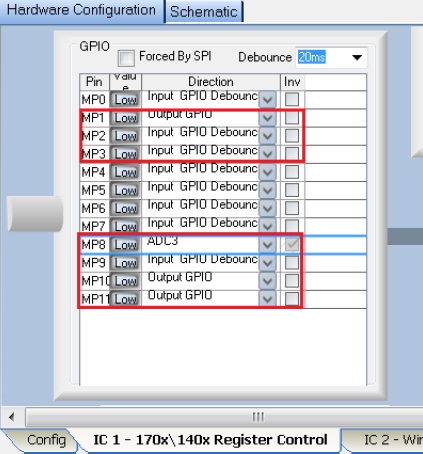

3）設置各MP：

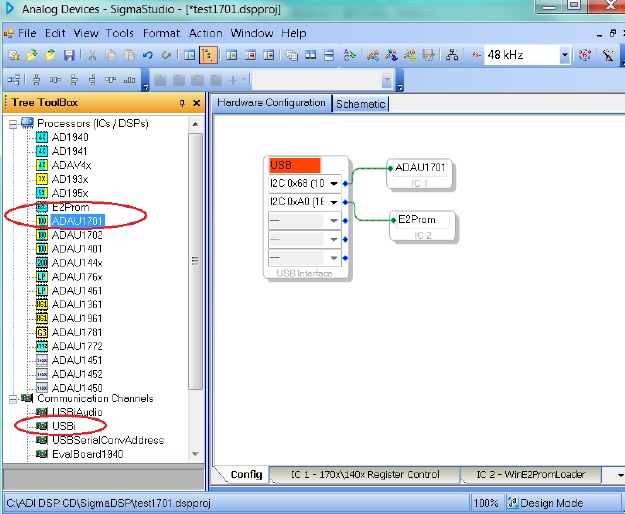

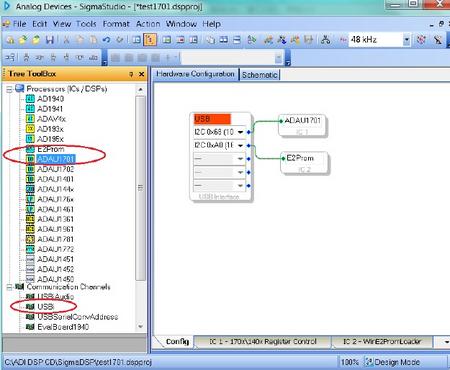

4）創建一個新的SigmaStudio工程
具體步驟就不寫了，如需詳細信息可以看一下我賣的SigmaDSP開發板的文檔，有詳細說明，這里就貼幾張圖就可以說明問題了。

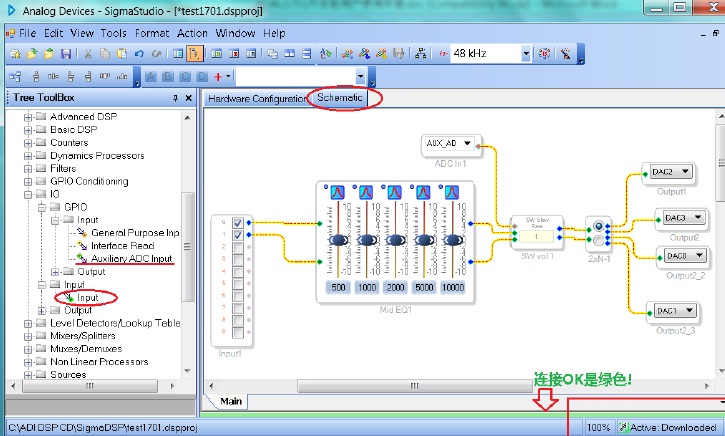

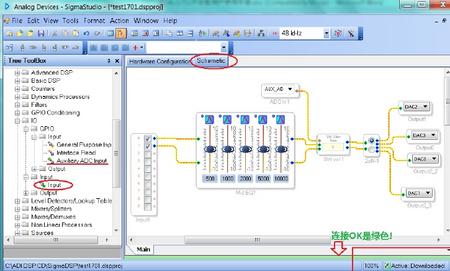

Down到DSP中，聽、看效果，連連看開發完畢...
當然，除了圖形化DSP信號流開發之外，SigmaStudio還包括其它特性，可縮短產品從概念到最終發布的設計周期。利用SigmaStudio所提供的工具，可以直觀地設置控制寄存器，計算濾波器系數表，以可視化方式顯示濾波器幅度和相位響應，生成C頭文件，以及安排一系列控制的順序，以便輕松地從SigmaStudio過渡到在微控制器上實現系統。
再說一說sigmaDSP的性能吧。
最新的SigmaDSP產品提供最高性能和最低功耗特性，適合汽車和便攜式音頻市場。
- ADAU1442、ADAU1445和ADAU1446 SigmaDSP處理器集172 MHz內核、路由矩陣和異步采樣速率轉換器于一體，通過路由矩陣可將以不同采樣速率工作的許多數字源無縫連接到音頻處理器。
- 第一個低功耗SigmaDSP處理器系列 —— ADAU1761和ADAU1781采用與其它器件相同的強大SigmaDSP，并配有立體聲ADC和DAC，信噪比(SNR)性能高于100 dB。
- AD1940和AD1941具有更多的I/O通道，可提供更強的處理能力。
- ADAU1701和ADAU1702結合了完整的模擬I/O、數字I/O以及獨立執行功能，可在單芯片上提供完整的音頻處理系統。
- ADAU1401的功能與ADAU1701相似，但前者專為汽車市場設計，可在更寬的溫度范圍內工作

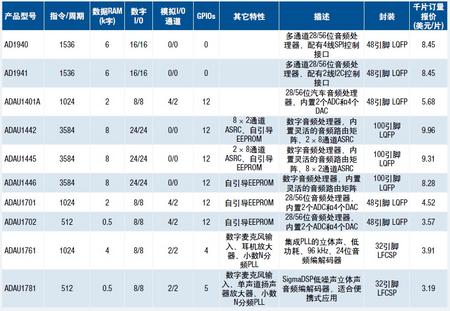

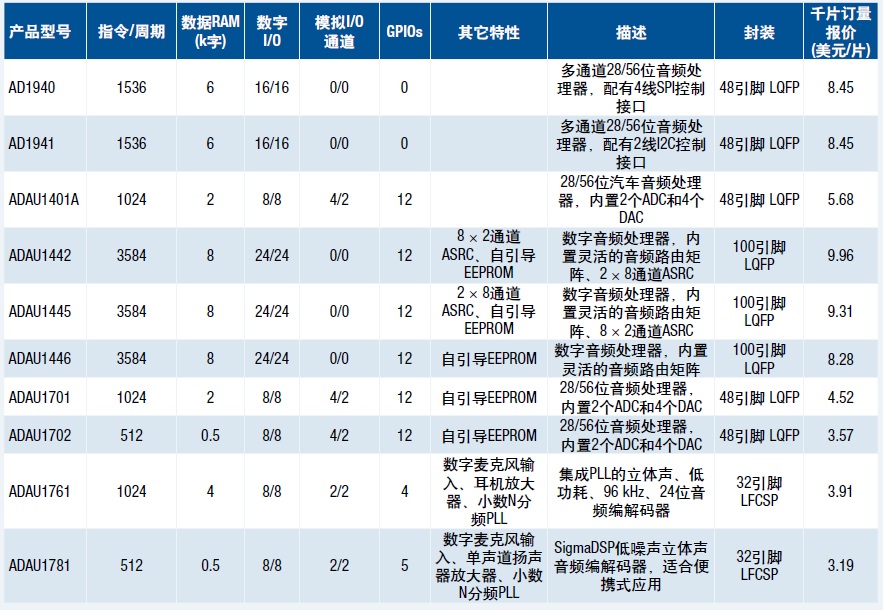

附上產品選型表：
后面會用詳細的章節來每個系列做介紹。（PS：每個型號我們都有便宜的國產評估板供開發者使用：http://shop108086345.taobao.com/ 詳詢：sale@openadsp.com）
PS：近期準備錄制一個SimgaDSP使用教學視頻，更加一目了然，敬請期待。 |
