| 功耗更低、集成度更高、價格更合理，一直是ADI Blackfin努力的目標，新品BF70X系列處理器就朝這個方向邁進了一大步。
這顆全新的DSP，個人認為還是很有特色的，首先就是高集成度，ADI一直希望DSP能夠像專業芯片一樣做成單芯片解決方案，這顆上就有體現。最大1MB的片內SRAM讓他能夠拋開外接RAM，勝任很多經典應用。全新優化的Blackfin+處理器在性能上有所提升，內核將16位雙MAC、32位MAC和16位復雜MAC結合為最先進的信號處理引擎，它還將干凈且正交的RISC式微處理器指令集的優勢和單指令、多數據流(SIMD)多媒體能力結合為一個指令集架構。 而且Blackfin+內核的最新改進加入了緩存增強、分支預測以及其他指令集改進，同時保持指令集兼容之前的Blackfin產品。這一系列的動作讓這顆能夠更快。
40nm的工藝，采用低功耗、低電壓設計方法，提供世界一流的電源管理和性能，讓這顆DSP成為業界頂尖的低功耗產品，400M的最高主頻下，我們做到了100mw以下的最低功耗。

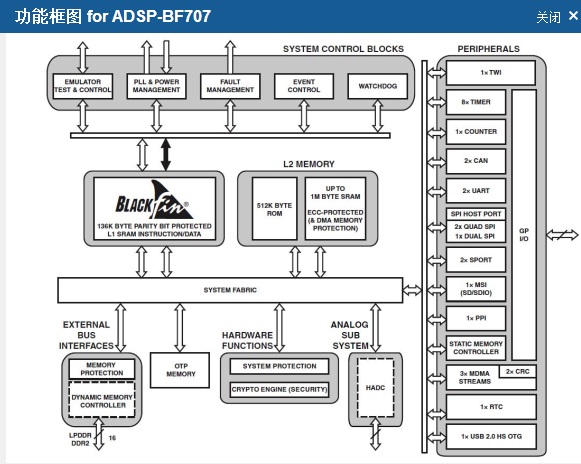

高集成度就意味著豐富的片上外設，BF70X集成了許多業界領先的系統外設，如四通道、12位、1MSPS ADC，2個UART，2x四通道SPI / 1x雙通道SPI（帶主機模式選項)，2x SPORT (帶I2S)，ePPI視頻I/O，2x CAN2.0B，USB2.0 HS OTG，I2C，SD/SDIO/MMC（8位）。看一下它的系統框圖就很清楚了：
安全性是以前的Blackfin做的不好的地方，很長的一段時間，Blackfin都沒有辦法自我加密，這個缺陷讓設計者非常頭疼，又要專門去埋加密狗增加工作量，而新的BF70X則充分考慮了這個需求，片內的加密硬件加速器，提供快速安全引導/IP保護，memDMA加密/解密，提供快速運行時安全，同時支持數字簽名，因此可以100%保證代碼的安全和保密性，想抄板的兄弟們，這次難度增加百倍了哦。
在開發方面，ADI也是盡量的簡化，提供了全新的CCES開發系統，并封裝了非常多由ADI公司認證的免費算法庫，包括圖像、音頻編解碼軟件及工具箱，未來還會推出類似SigmaStudio這樣的圖形化編程工具，讓DSP開發這個大門檻越來越低，更多的人能夠非常容易的開發Blackfin。
在價格方面，號稱3.99美元的單芯片解決方案的作品，也頗具市場競爭力。
以上，讓OP對BF70X的表現有所期待。ADI把這顆DSP看做是BF51X的升級版，目光瞄準在工業成像、智能照明、便攜式音頻、通信和軍工領域、汽車電子和醫療保健領域，這也非常符合ADI在市場方面的重心，在此領域的大家。。可以稍微關注一下這顆ADI公司全新Blackfin內核的誠意之作！ |
