2. 搭建硬件開發環境
一句話攻略就是：session選擇ICE-1000.
具體點的話就看下面的詳解。
1）AD-HP530ICE Plus仿真器跟所有ADI原廠的仿真器一樣，采用的是14針的標準JTAG設計。將ICE和目標板通過JTAG仿真頭連起來。（仿真頭有防反插設計，按照ADI的EE68文檔設計的JTAG電路不用考慮插反的問題）
2）給目標板和仿真器上電，仿真器因為是USB直接供電的，所以就直接把PC和仿真器通過USB線連接即可。（考慮到有些用戶是用的臺式機前置USB接口，為避免供電不足，建議把我們提供的3頭USB線的副供電頭也接上USB接口）
3.安裝仿真器驅動
1）仿真器第一次插入PC，電腦會自動識別為ICE-1000并彈出驅動安裝頁面（如下圖）：

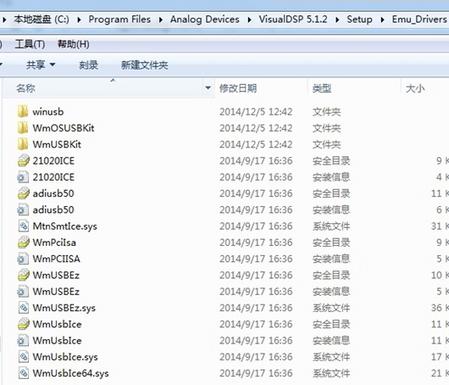

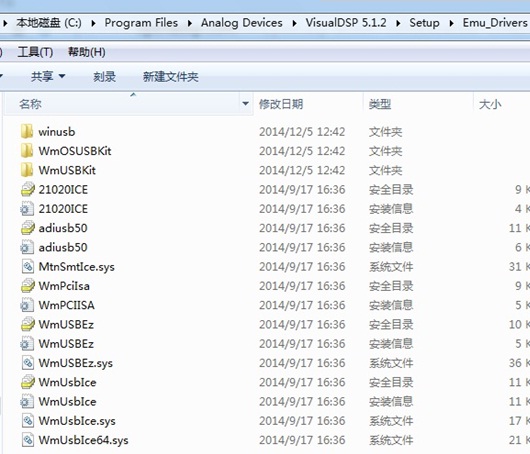

2）選擇“自動安裝軟件”，找到驅動程序。AD-HP530ICE 仿真器與ADI 公司原廠的工具完全兼容，只需自動搜索即可找到驅動并完成安裝，安裝后驅動會顯示為 ICE-1000 的設備接入。如果沒有自動安裝，也可以自己手動指定驅動的位置進行安裝，驅動全部都在你的VDSP軟件安裝目錄下：
3）完成驅動安裝后，設備管理器中顯示驅動安裝狀態如下圖：

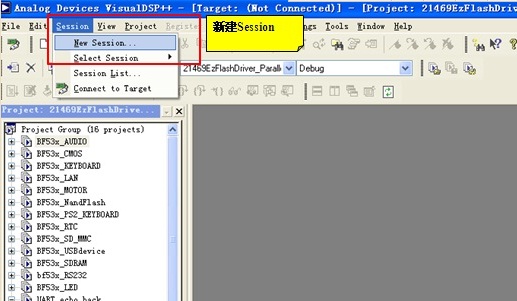

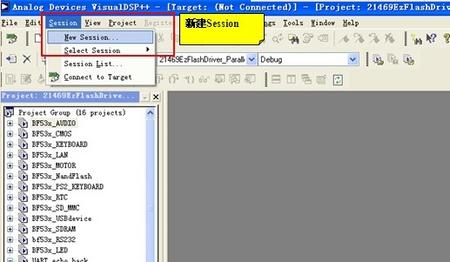

4. 運行 VisualDSP++5.1.2 軟件界面上，選擇“New Session..”

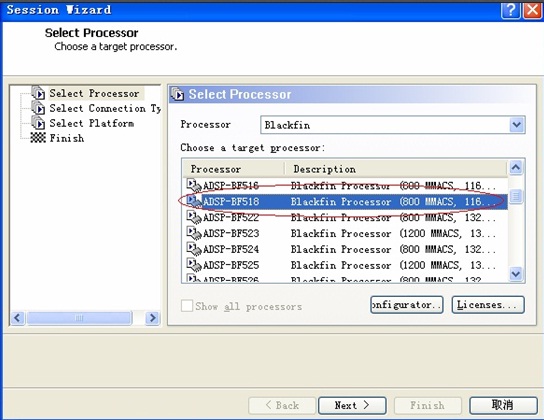

5. 以BF518為例建session，選擇BF518處理器，然后NEXT：

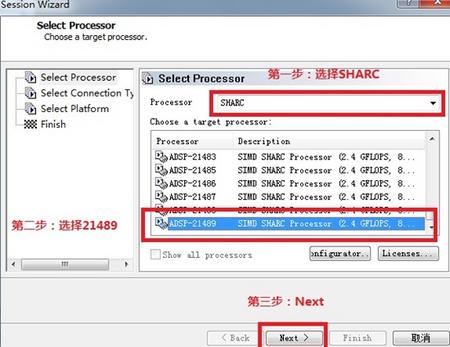

如果是SHARC，就選擇SHARC里的型號，以21489為例，如下圖：

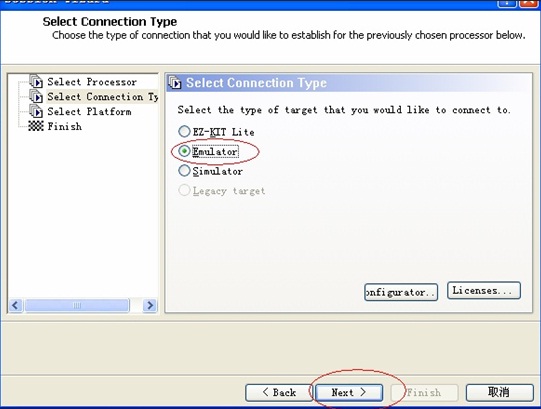

6. 選擇“Emulator”后，點“Next>”

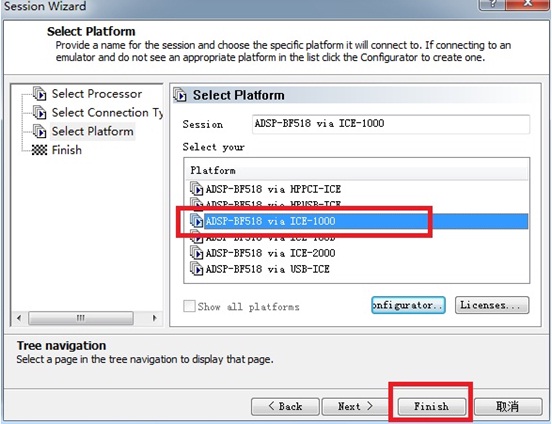

7.選擇“ADSP-BF518 via ICE-1000”后，點“Finish”
注意事項:
硬件需要注意，一定不要帶電拔插JTAG頭，如果結束仿真調試，一定必須要把板子和仿真器都斷電之后，再拔掉JTAG頭。我們這10年來修了不下300個ADI仿真器，95%都是因為這種帶電拔插JTAG頭的誤操作，導致仿真器的接口被擊穿。所以請大家一定注意培養這個斷電拔JTAG的習慣，切記切記。
軟件需要注意，任何軟件都可能有不穩定的情況出現，windows發展到今天也依然會出現藍屏死機的情況，更何況Visual DSP++和CCES的提供者是一個芯片廠商。所以如果您在配置好之后連接發生錯誤，不要著急，無非就是這么幾種情況：
1）軟件沒裝好，主要是可能殺毒軟件沒有關閉，導致軟件的某些重要部件如編譯器被殺毒軟件當病毒殺死了。
2）驅動沒裝好，windows自動識別安裝的驅動出現莫名的錯誤，解決辦法就是卸載了現在的驅動，手動指定到驅動所在地進行安裝。VDSP和CCES的仿真器驅動均在安裝目錄下，手動指定即可。
3）硬件環境沒有配置好，仿真器沒上電？目標板沒上電？JTAG插松了？
4）仿真器壞了？目標板壞了？仿真器壞了，找我們保修或維修，目標板壞了，就需要你自己檢測了。
5）RP問題，解決辦法就是全部斷電，關閉軟件，windows進程里確保沒有IDDE.EXE的進程，整個重來一遍。
如何判斷以上5種情況呢？我有一個帖子詳細的講了一下，很簡單，ADI提供了一個TEST的工具，一T既知！
