OpenADSP開源社區正式推出Sigma DSP ADAU1701開發板！
產品簡介
ADAU1701開發板集模擬音頻輸入/輸出，I2S 數字音頻輸入，2W*2 的Class-D SSM2306差分功放輸出，多位按鍵或電位器輸入控制和LED燈輸出指示，及自啟動E2PROM等模塊于一體，并支持通過跳線來配置供電方式（USB供電或外部5V DC供電）、MCLK輸入選擇和E2PROM寫保護等不同設置。
通過該開發板，用戶可實現基本的音頻系統的功能（包括簡單控制和顯示）實現并驗證DSP內的音頻處理算法。
因ADAU1401、ADAU1702與ADAU1701管腳和功能全兼容，該板也可作為ADAU1401或ADAU1702的開發板使用。

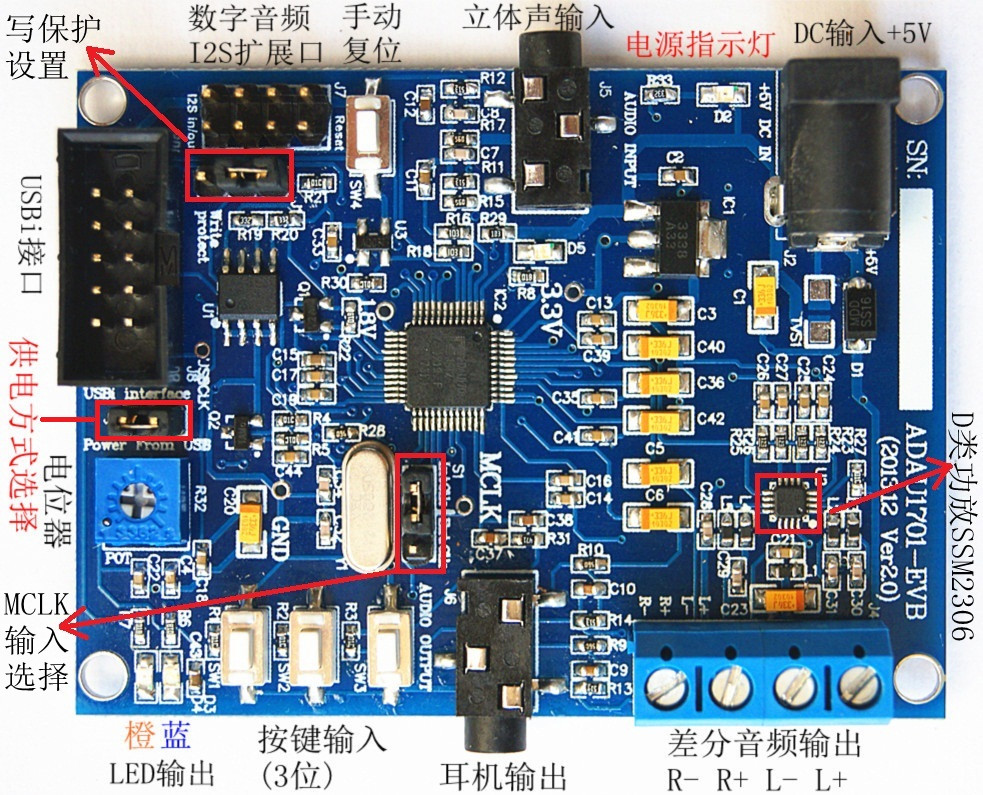

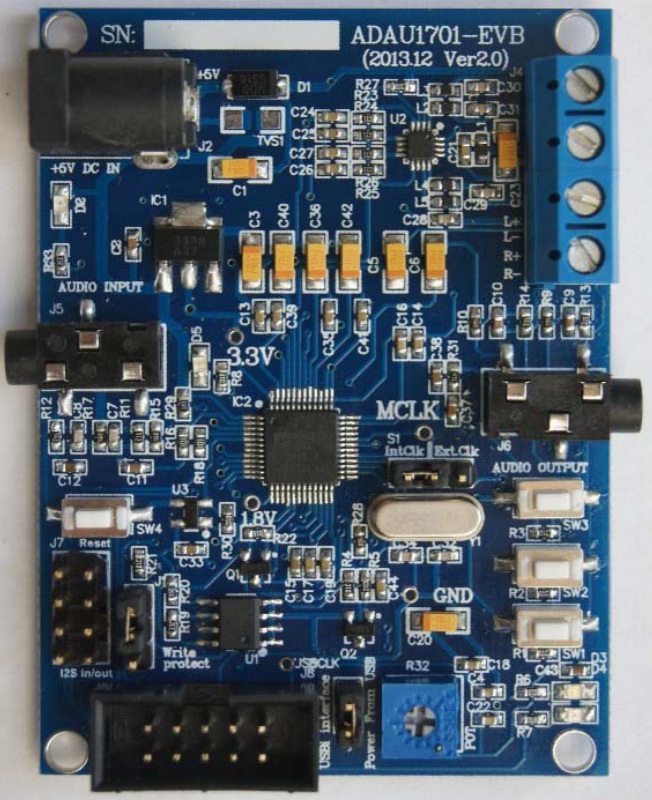

開發板圖示（尺寸：72mm*53mm，高15mm）
外設功能模塊
SigmaDSP: ADAU1701
Class-D功放: SSM2306 (2W*2)
電源：LDO ADP3338(3.3V) + 三極管9012(1.8V)
復位: ADM811
E2PROM: 24LC256/24AA256
無源晶振：12.288MHz
1個立體聲音頻輸入(Φ3.5mm)
1個立體聲音頻輸出(Φ3.5mm)，一個立體聲差分輸出
一個手動復位按鍵，3個MP輸入按鍵
一個電源指示LED燈（紅），3個MP LED燈（藍，綠，橙）
1個雙排I2S輸入接口(4*2pin，2.54mm)
USBi接口(10pin，2.54mm)
1個電位器(0~5KOhm)
配套資源
資料光盤：
SigmaStudio3.8安裝文件
Microsoft .Net framework 3.5安裝文件
ADAU1701-EVB開發板使用指南（pdf電子版）
ADAU1701-EVB原理圖（pdf電子版）
相關芯片數據手冊（板卡使用器件的數據手冊，pdf文件）
SigmaDSP例程(SigmaStudio工程文件)
基礎配件：
USB線纜一根
資料光盤
塑料支柱4根（2cm高）
保修卡(1月包換，1年保修，終身成本價維修)
選配仿真器
