本例程將通過寄存器配置，以及程序邏輯編程，實現當輸入音源信號后，對應的LED燈被點亮，當拔出輸入音源，則LED燈滅。歌曲播放完的時候，LED燈也會滅，等下一首開始播放的時候，LED燈再被點亮。從而體現輸入信道自動檢測的功能。
1. hardware設計
2. 寄存器配置
這個例程里，我們會用到電位器，所以MP8設置成ADC3，LED對應的硬件設計是MP7、MP10、MP11，我們選擇使用MP7，所以把MP7調成OUTPUT GPIO。
3. 原理圖設計
4. 輸入信道自我檢測模塊說明

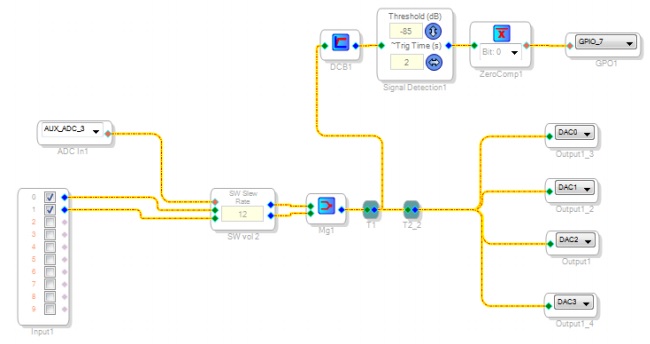

我們把GPIO_7作為L(zhǎng)ED輸出顯示，通過搭建的邏輯電路來實現。
注意：DCB1為濾掉直流成分，很重要。
