2）在工具欄中點開Filters模塊組, 依此選中/點開Second Order>Single Precision, 然后把Medium Size Eq模塊拖到工作區。
3）鼠標左鍵選中Medium Size Eq模塊，點右鍵，如下圖操作，先選擇第二個“Grow channels”，選擇1，再選擇第一個“Grow Section”，選擇6，產生一個7段EQ。每段的中心頻率或增益都可自由設置。

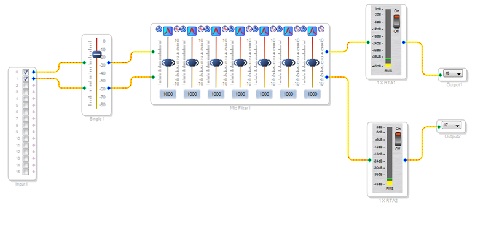

4）將線連好，完成原理圖設計
5）用USBi下載該例程。并輸入音源，播放音源。這個時候，音源輸入通過音量調節，到7段EQ調音處理，到左右聲道實時顯示電平并輸出，這個例程就完成了。調節你畫好的原理圖里的Single1調節音量，Mid Filter1做EQ調節，1XRTA1和1XRTA2實時顯示左右聲道電平！
