特別說明
教程中本應該每一步操作都有詳細的截圖說明，但由于網站空間有限，圖片可能有缺失，或者不清晰，如有具體問題可咨詢OP的QQ：5516164，郵箱：sale@openadsp.com，微信：18611096839。
ADAU1452開發板：
USBi仿真器：
這個例程實際上是對 GPIO 的深層次應用，通過對 GPIO 的配置，以及程序的模塊配合，來實現按鍵調音量的功能。
該程序下載后，默認是靜音的，按開發板上的 KEY1 增加音量，按 KEY2 降低音量。注意我的音量調整調的比較細，所以從靜音到聽到聲音， KEY1 要多按幾次。
1. hardware 設計
2. 寄存器配置（很關鍵）
可以直接選擇 read all registers。

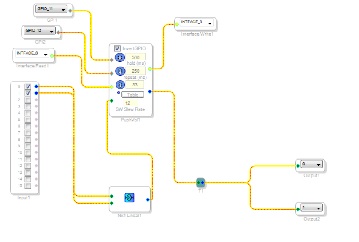

3. 程序設計
這里我就不在詳細的說每個模塊是從哪里拖出來的，用戶可以自己找一下，或者直接拿我們提供的程序去 copy。

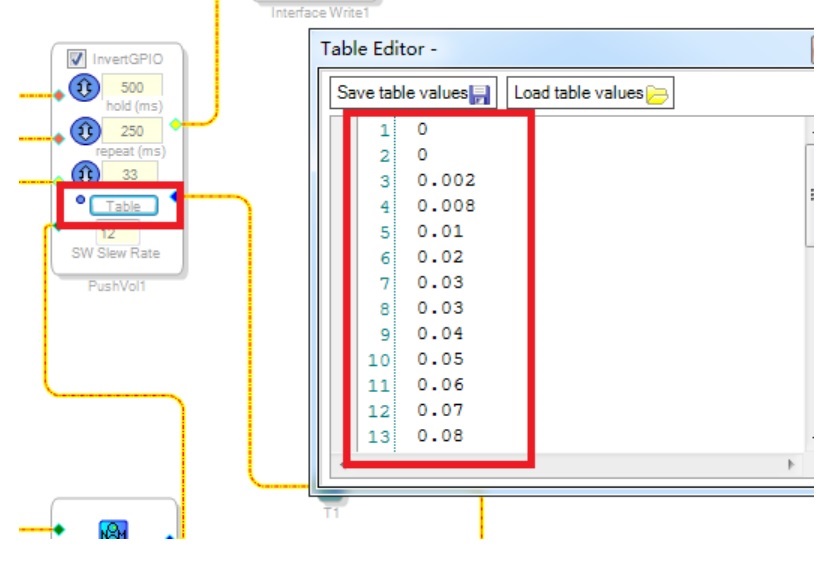

特別注意，調音的控制，都在 table 里，點開它，輸入相應的數字
查找表的輸出值以控制輸入的形式發送給 SW 音量單元。 該單元同樣也有兩個音頻輸入(綠色)和兩個音頻輸出(藍色)。控制輸入從表格中取值，并相應地調整音頻。按下按鈕時，表格會輸出一個值，然后音量單元會轉換到一個新值，該值的大小取決于單元中所輸入的 SW轉換速率。

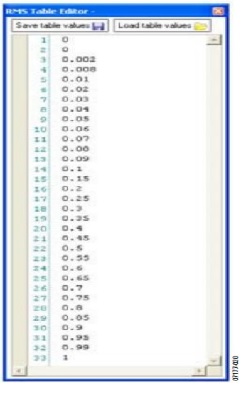

按鈕音量控制-音量增大/音量減小/靜音的指數表：
|
