1. 首先將SW2/3調整為0/0。為什么要調整到0/0，這是因為當DSP通過JTAG仿真器來鏈接進行調試，如果DSP處于BOOT并運行程序的狀態，有一定的幾率仿真器無法接管DSP，導致鏈接出錯，所以為了避免這種小概率事件的發生，我們把BOOT開關調整到非當下2個flash啟動的狀態，即不讓它SPIFLASH BOOT，又不讓它NORFLASH BOOT，這樣的話，仿真器就可以直接接管DSP，來調試程序了。
2. 打開軟件

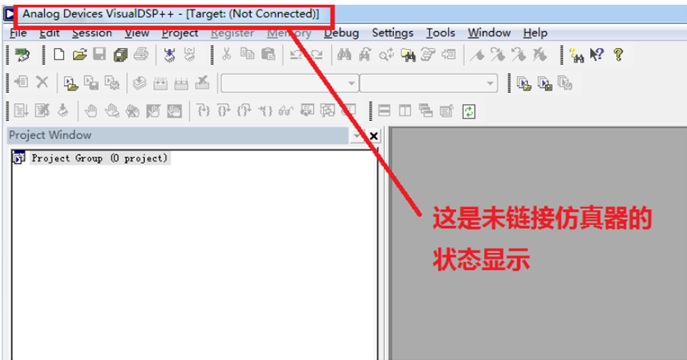

軟件裝好，硬件環境也搭建好了，下一步就來跑個例程看看。打開 Visual DSP++軟件。

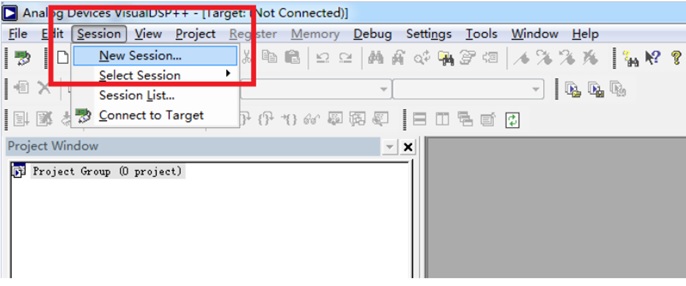

3. 新建 Session

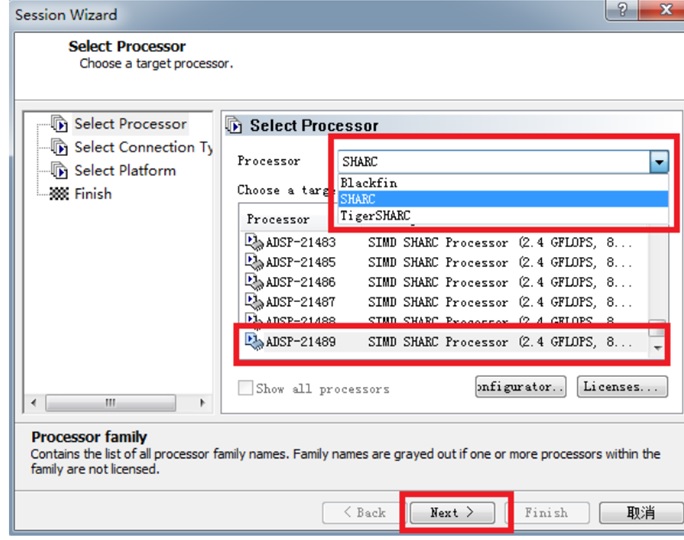

處理器系列里選擇SHARC，這里簡單說一下，ADI公司的DSP，在Visual DSP++這個軟件里是分三大類的，Blackfin、SHARC、TigerSHARC。BF是定點處理器，SHARC跟TigerSHARC是浮點處理器。21489屬于SHARC，所以就按上圖所示選擇 SHARC+21489+Next 進入下一步。
如上圖所示，選擇Emulator。這里有4個選項，第一個EZ-KIT，如果在使用ADI公司官方開發板，并且使用開發板自帶的仿真模塊，則選擇它；第二個就是如果你使用的是仿真器，就選它；第三個是模擬環境，無需接硬件就可以進行模擬仿真器；第四個是第三方插件，沒啥用，不選。

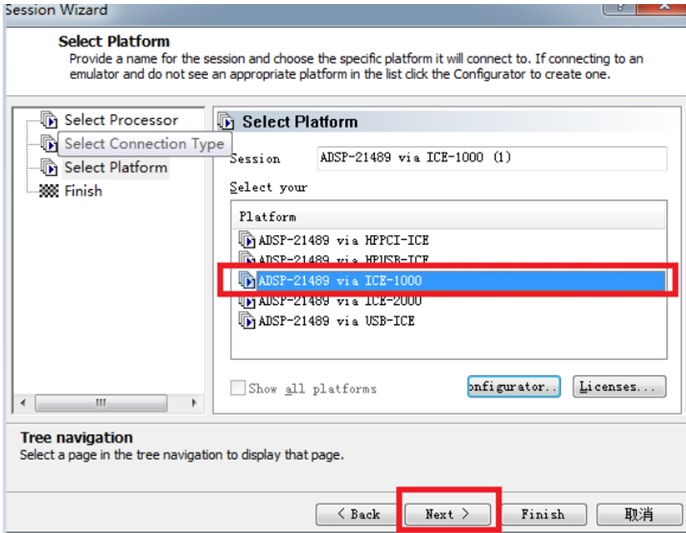

因為用的是AD-HP530ICE仿真器，所以選擇ICE-1000。這里你用的是哪種仿真器，就選擇仿真器對應的固件就好了，然后下一步，板子連好啦。

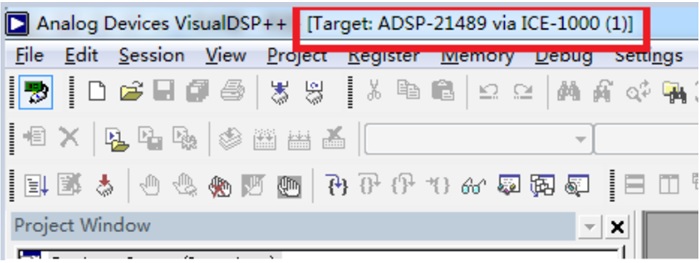

鏈接好板子之后，會顯示上圖那個紅框里的內容。
|
