0 引言
H．264／AVC是ITU-TVCEG和ISO／IEC MPEG聯合制定的最新視頻編碼國際規則，是目前圖像通信研究領域的熱點疑問之一。H．264的視頻編碼層(VCL)采用了許多新技能，因而使得編碼性能大幅度提高。與以往的視頻編解碼規則相比，在相同的碼率下，H．264具有更佳的圖像質量，這使得H．264在無線通信和網絡傳輸?shù)鹊痛a率視頻運用 領域得到了更為廣泛的運用 。但這是以復雜度的成本添加為代價的，故使H．264在實時視頻編碼及傳輸運用 中面臨巨大的挑戰。而用高性能數字信號處理器(DSP) 來實現H．264實時編碼器是一種高速有效的要領，有助于H．264視頻規則的快速推廣和運用 。ADSP-BF561處理器性能卓越，具有600 MHz的主頻，且集成了一套通用的數字圖像處理外圍設備接口，從而為多媒體和圖像運用 建立了一個圓滿的系統級片上處理方案。本文針對低碼率視頻傳輸?shù)捻氁芯坎崿F(xiàn)基于H．264規則的視頻編碼系統，同時探討H．264軟件編碼器在DSP上的實現及優化要領。
1 H．264編碼算法及ADSP-BF561簡介
在實際開發流程中，針對H．264的算法特性和ADSP-BF561雙核處理器的結構特征，本文做了大量優化工作，從而在保證編碼精度的同時，大幅度提高了編碼速度。下面簡要介紹H．264視頻編碼算法和ADSP-BF561雙核處理器系統。
1．1 H．264編碼算法

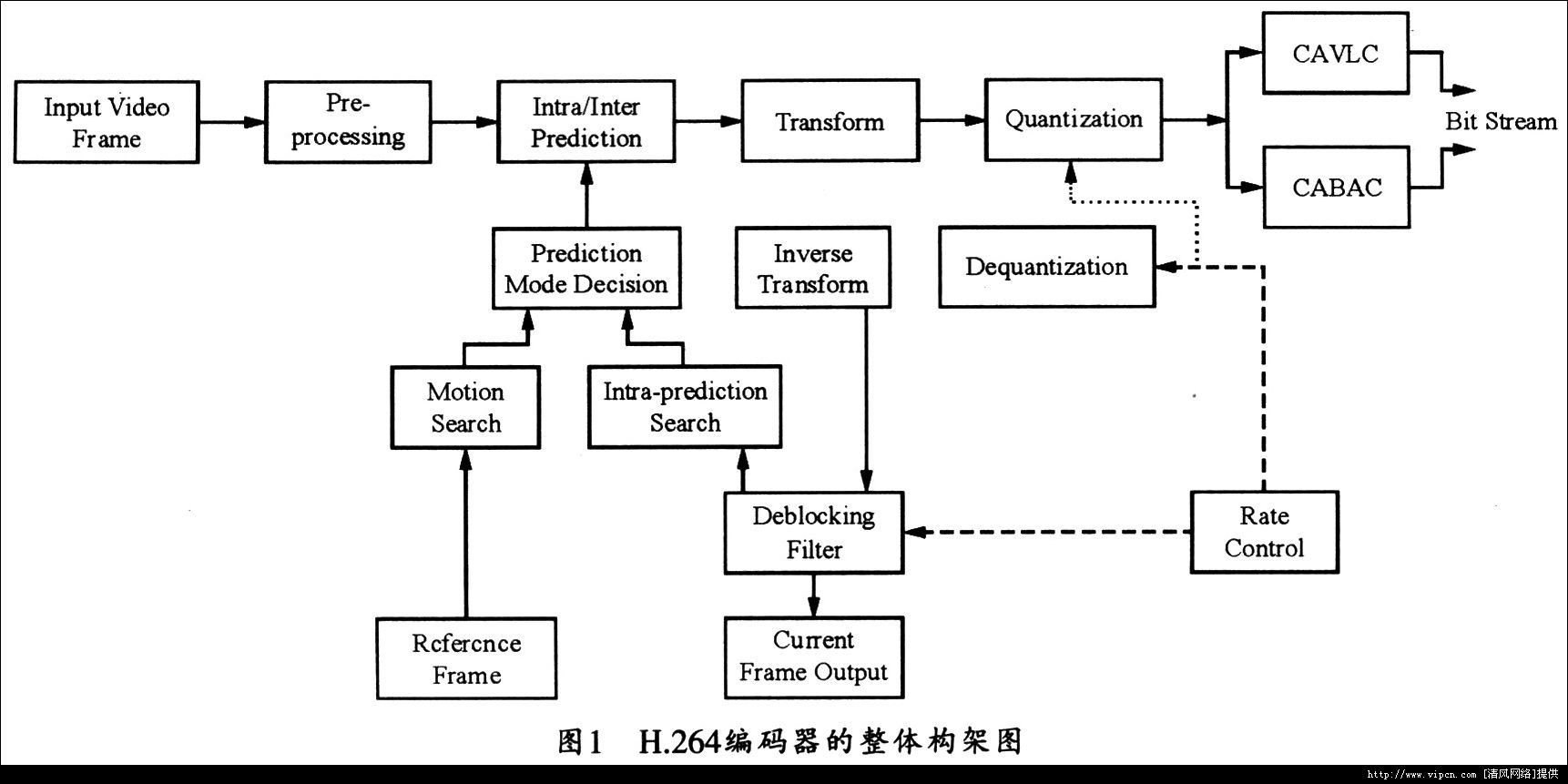

H．264是ISO和ITU聯合制定的新一代視頻編碼規則，具有很高的壓縮比和很好的魯棒性。其整體框架如圖1所示。
![基于ADSP-BF5619處理的H．264視頻編碼器設計[多圖]圖片1](/systemmanage/ewebeditor/UploadFile/2011523164442346.jpeg)
查看原圖（大圖）
在繼承了原有視頻編碼規則的基礎上，H．264作了多方面的改良，包括引入4×4子塊和16x16子塊共9種模式的幀內預測。幀內模式的引入是為了與變換編碼一起用于消除空間上的冗余，進而大大提高編碼效率。在幀間模式中，H．264可支撐多尺寸的運動估計和補償。其幀間預測時塊的大小不是固定的8x8，而是可以從4×4到16x16，并且包括長寬不等的塊(共7種類型)，同時支撐多參考幀，故可大大提高預測性能。此外，H．264還采用整數DCT變換來降低計算量，同時采用自適應算術編碼來提高編碼效率，并可運用 濾波器消除低比特量化帶來的塊效應等。事實上，H．264的效率比現有的編碼技能可提高 50％。
1．2 ADSP-BF561芯片結構

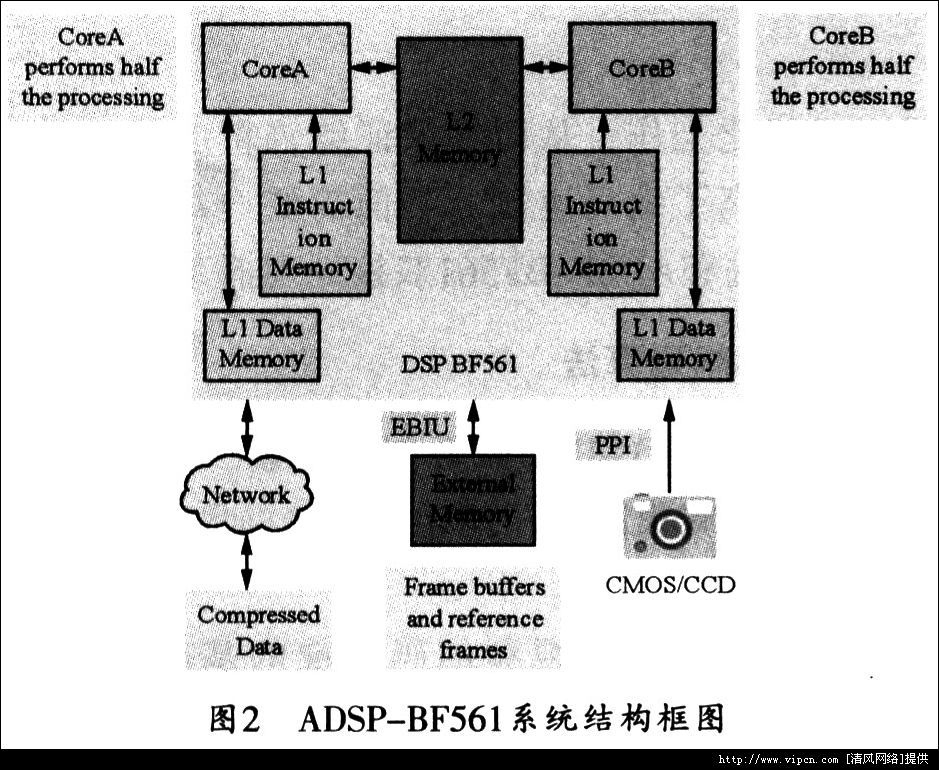

ADSP-BF561是一種雙核750 MHz處理器，具有對稱多處理(SMP)系統結構。其SMP結構在信號處理和控制功能的集成和分割方面能夠為用戶提供較高的性能和較大的設計靈活性。 ADSP-BF561的系統結構如圖2所示，它包含coreA和coreB兩個核，每個核的處理頻率可達750MHz。兩個核都有各自獨立的32KB L1指令存儲器(16KB Cache／SRAM)和64KB L1數據存儲器(32KB Cache／SDRAM)，并可共享128KB L2存儲器。兩內核訪問不同內存時，其速率有明顯差異，其中訪問L1存儲器最快，L2次之，而訪問片外內存和設備則最慢。
由于訪問存儲器速率的差異。雙核之間執行 數據交換最好在L1段直接執行 ，而且須要運用 IMDMA控制器。這個DMA控制器的主要功能是在雙核之間的L1存儲器之間執行 數據交換。運用 IMDMA控制器可以在訪問速率比較慢的片外內存或者對L2執行 數據處理操作時，提高數據處理的速率，進而提高編碼效率。
![基于ADSP-BF5619處理的H．264視頻編碼器設計[多圖]圖片2](/systemmanage/ewebeditor/UploadFile/2011523164443963.jpeg)
查看原圖（大圖）
2 H．264視頻編碼算法的優化與實現
對編碼器的優化主要是對P幀編碼流程的優化和對ADSP-BF561雙核處理系統的優化，合理的流程有利于各種模塊的獨立性和完整性，同時有利于以后只針對某個模塊的優化或升級處理。而運用 ADSP-BF561的雙核協調處理優勢可以進一步提高其速度。
2．1 P幀編碼流程的優化
由于H．264編碼算法比較龐大，對程序細節上執行 優化事實上無法帶來明顯的效率提高，所以應對程序流程本身執行 調整。在H．264編碼器JM86版本中，I幀、P幀的編碼采用同一模塊，這樣就有大量幀內、幀間宏塊的重復判斷，故使編碼速度受限。Micro_h264編碼軟件模型針對這一缺點執行 了處理，將I幀、P幀的編碼提取出來分別獨立編碼。但是遺憾的是，micro_h264編碼軟件模型對一幀圖像的宏塊執行 編碼是按照宏塊在圖像中的光柵掃描順序一一執行 的，沒有考慮到宏塊在一幀圖像中的不同位置有著不同的特征，而且對這些宏塊采用統一模式執行 編碼，也會產生很多判斷條件，這不但不利于DSP的流水操作，也不利于模塊的優化。本文針對這一個缺點對micro h264的P幀編碼流程執行 優化。
根據宏塊在一幀圖像中位置的不同，可以對不同位置的宏塊分別獨立執行 編碼。同時，根據子塊在宏塊中的不同位置，也可以對其執行 獨立編碼。

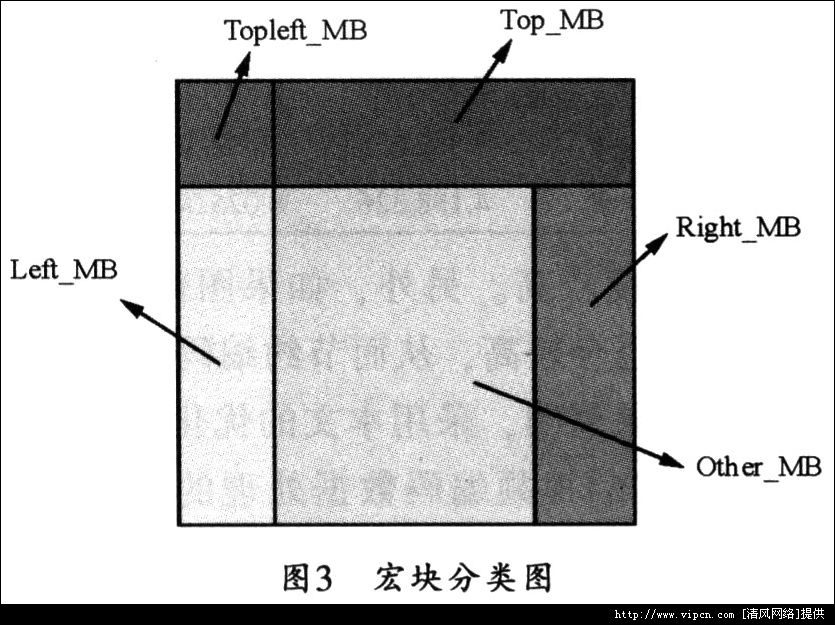

一幀圖像被分成多個宏塊時，不同位置的宏塊有不同的特征。因此，可以根據宏塊在一幀圖像中的不同位置來對宏塊執行 分類，以將具有相同編碼特征的宏塊歸為一類，這樣，可以將幀圖像的宏塊分成五類。圖3所示是其宏塊分類圖。
通過對宏塊執行 分類，可對不同的宏塊調用不同的函數來對其獨立編碼，從而減少很多不必要的判斷，這樣就不會打斷DSP的流水操作，達到提高速度之目的，同時在執行 優化時也更具針對性。

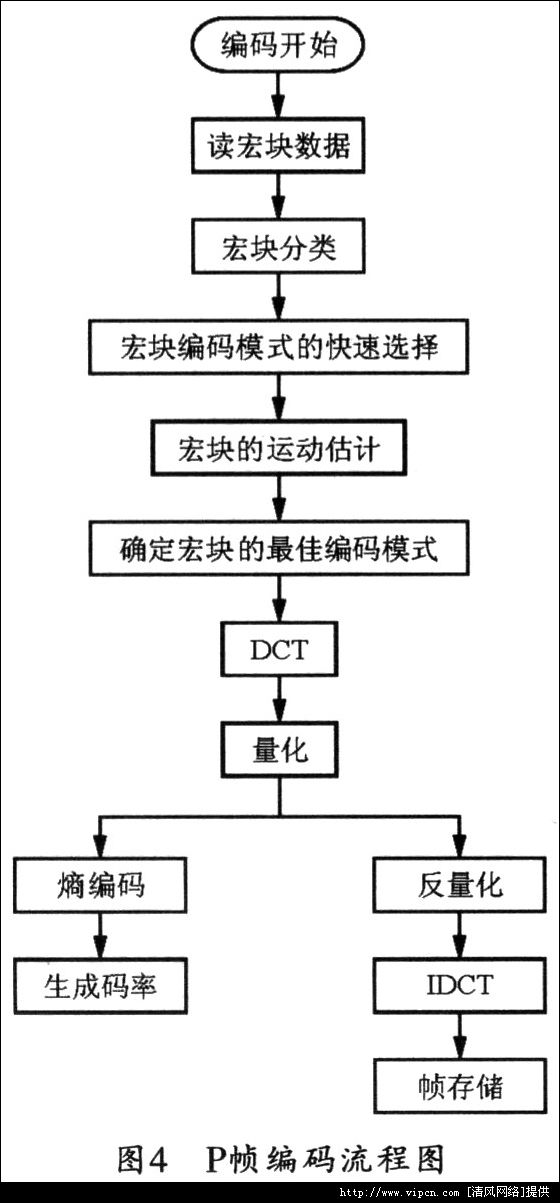

本編碼器在P幀編碼時，只用了一幀參考幀，并且改良了micro_h264編碼器軟件模型所運用的對宏塊編碼模式逐一遍歷的算法，而是采用宏塊編碼模式高速挑選算法。P幀編碼的流程圖如圖4所示。
![基于ADSP-BF5619處理的H．264視頻編碼器設計[多圖]圖片3](/systemmanage/ewebeditor/UploadFile/2011523164443316.jpeg)
查看原圖（大圖）
![基于ADSP-BF5619處理的H．264視頻編碼器設計[多圖]圖片4](/systemmanage/ewebeditor/UploadFile/2011523164443727.jpeg)
查看原圖（大圖）
運行平臺的不同，軟件結構也應該根據各自的特性做些調整。較低復雜度的編碼器可將多個不同類宏塊獨立出來單獨處理，這樣可以省去許多中間的重復判斷，不僅能提高編碼速度，同時程序結構也顯得更為清晰，而且，由于各個模塊的相對獨立，也有利于程序的擴展。雖然這樣在一定程度上添加了代碼量，但卻能有效地提高編碼速度。
2．2 ADSP-BF561雙核處理系統的優化
為了保證編碼器的穩定工作，本文把內核定位在600 MHz，如果能在600 MHz的基礎上實現4CIF格式的實時編碼，那么，提高內核處理頻率就能支撐更高質量的4CIF格式的視頻編碼處理。為了實現25幀圖像的實時編碼，每幀須要的時鐘周期數為600 MHz／25=24MHz，即須要在24 MHz時鐘周期數內編碼一幀。大約相當于在6 MHz內執行 一幀CIF格式的視頻處理，顯然，如果運用一個核是很難做到實時編碼處理的。本文不同于大多數雙核系統的一個核運行操作系統，而另一個核運行其它軟件的工作方式，是將編碼器放在兩個核內同時執行 處理。

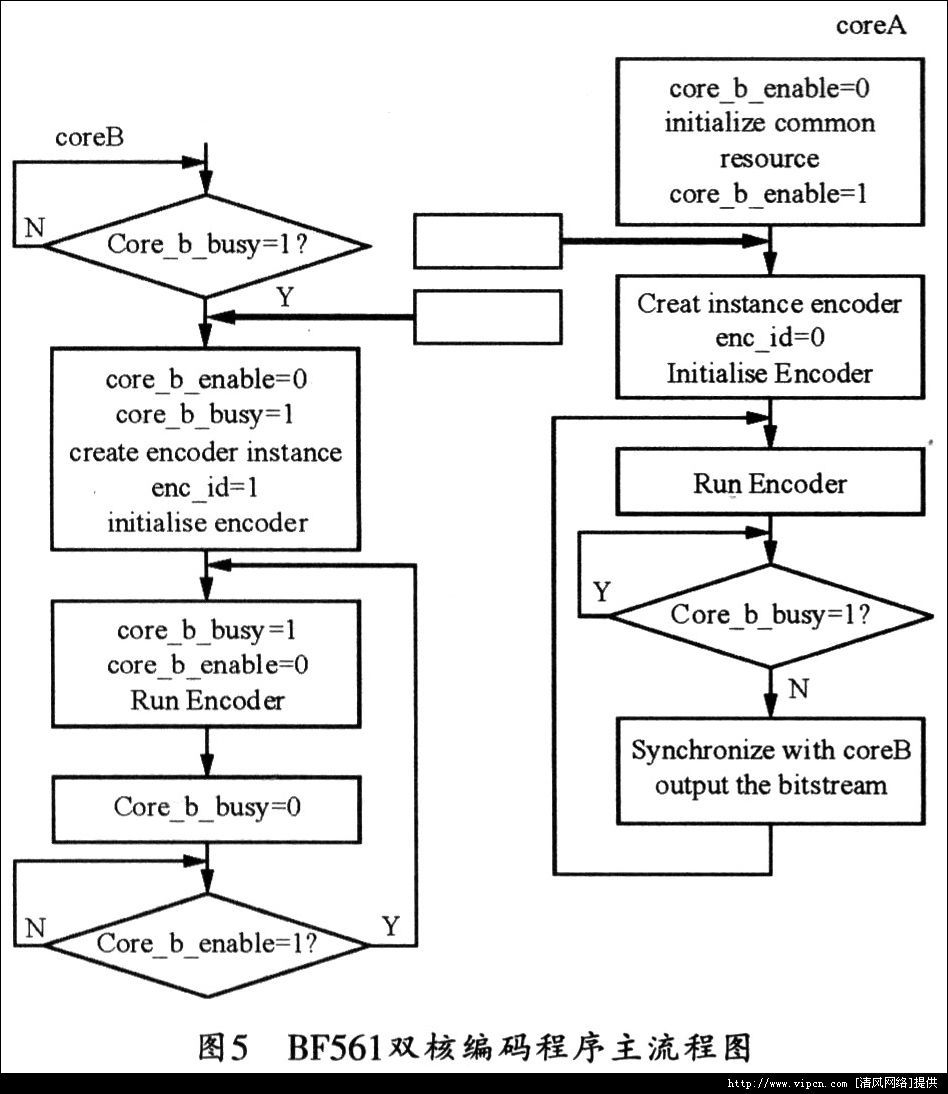

在ADSP-BF561開發板上實現這個編碼算法時，其主要的難點是兩個核之間如何 通信以及協調工作。雙核同時運行一個視頻編碼程序時，須要對數據執行 共享和交換。雖然，運用片外內存或者L2共享存儲器來執行 宏塊數據交換的實現要領比較基本，且不須要執行 數據的拷貝，但是，大量訪問低速率存儲器的操作將極大地影響程序執行的速率，進而影響編碼器的編碼效率，所以，無法采用共享內存來執行 宏塊數據的交換。本文采用的是IMDMA在雙核各自的L1數據段直接執行 數據交換，而且在編碼處理的同時執行 內存數據的交換，從而防止了大量訪問低速率的存儲空間操作，減少了程序執行的時間。而由于消息交換數據量很小，可以運用共享存儲器，因此，可以采用訪問速率相對較快的L2存儲器來執行 存取。事實上，筆者已經經過優化編程在BF561開發板上實現了上述編碼算法。其雙核編碼主流程如圖5所示。
![基于ADSP-BF5619處理的H．264視頻編碼器設計[多圖]圖片5](/systemmanage/ewebeditor/UploadFile/2011523164443843.jpeg)
查看原圖（大圖）
3 試驗結果與數據剖析

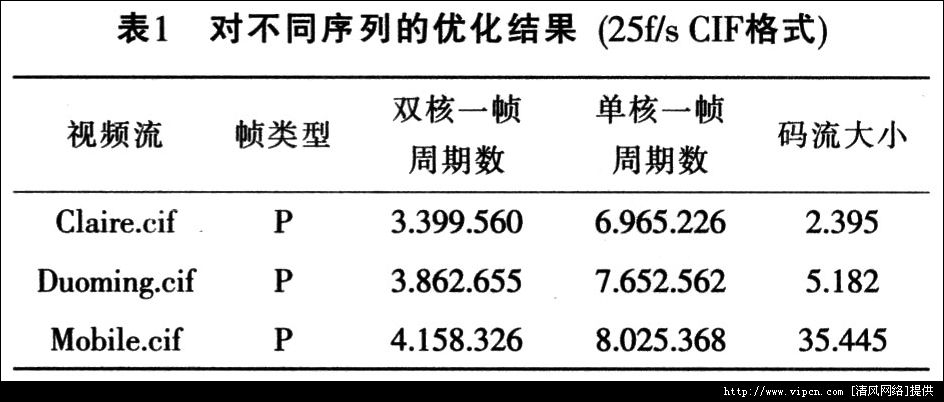

經過優化，H．264的編碼性能有了較大的提高，實現了在BF561芯片上對4CIF格式視頻的實時編碼處理。同時，筆者還在 VisualDSP++5．0編譯環境下分別對原編碼器和雙核編碼器實現的編碼結果執行 了測試，其結果如表1所列。事實上，編碼速度基本取決于圖像畫面的運動情況和顏色能無法 豐厚。從上面的數據可以看出，對于不同序列，其編碼速度也不同。Claire序列的編碼速度之所以很快，是因為圖像背景靜止，只有肩部和頭部有運動，所以編碼數據量較表1對不同序列的優化結果(25f／s CIF格式)少，編碼速度較高。另外，如果圖像比較基本，其編碼速度也會較高，從而節約編碼時間。
![基于ADSP-BF5619處理的H．264視頻編碼器設計[多圖]圖片6](/systemmanage/ewebeditor/UploadFile/2011523164443168.jpeg)
查看原圖（大圖）
試驗結果表明，采用本文的優化要領可以節約大量的H．264視頻編碼數據處理的時間，能較好地滿足4CIF視頻序列實時編碼的要求。而對于很復雜的圖像，也可以在一定的量化參數下實現4CIF的實時編碼。
4 結束語
本文重點研究了基于ADSP-BF561雙核處理器的H．264視頻編碼算法的優化及其實現要領。同時針對ADSP-BF561雙核處理器的體系結構，對編碼的關鍵部分執行 了算法流程的調整，并通過BF561雙核之間的數據交換和協調工作，在雙核上實現了4CIF格式視頻數據的實時編碼。實踐證明，運用 VisualDSP++5．0仿真軟件，在ADSP-BF561開發板上實現25f／s的H．264 4CIF視頻編碼系統，可以滿足人們對視頻傳輸?shù)男枨蟆?
|
