ADZS-HPUSB-ICE，ADI公司最高端的DSP仿真器，讓人又愛又恨，欲罷不能的型號。價格非常昂貴，但在某些情況下非用它不可，今天就來扒一扒皮，看一看這個工具到底是怎么個淵源。
產品鏈接：https://item.taobao.com/item.htm?id=45181367272&spm=a1z10.5-c.w4002-5192690539.15.2e386badhBwEvf
閑話不多說，正式開始！OP作為一個ADI DSP的摳腳老漢，從最早的2000年以前Summit ICE，什么Apex ICE，到后面的PCI ICE，USB ICE，HPUSB ICE，ICE-100B，ICE-1000，ICE-2000一路搞過來，真正見識到了讓一個IC公司去做仿真器工具的苦逼跟艱辛。莫名其妙，仿真器弄這么多的型號，用戶的初體驗都是以懵比開始的！那么如此常規的一個開發工具，ADI到底是怎么做的呢？
先說售價吧，這個是大家最關心的。
上古時代的Summit ICE，Apex ICE就不說了，我們單擰ADZS-HPUSB-ICE來講，首先是價格的初級階段，我們叫黑暗時期，ADI的仿真器全球統一價3000美金，這是真的貴，不僅是全體中國客戶這么覺得，連ADI自己在面對中國市場時，都會覺得情何以堪！我個人一直認為這個階段非常大的限制了ADI的DSP進入中國，而TI大哥在這邊耍得如火如荼，從此兩家拉開差距，至今無法縮短。你要問2000年初，有沒有人真的用3000美元來購買這個ADZS-HPUSB-ICE仿真器做產品開發呢？有，而且是大大的有，鄙人，在下，小弟我就很不幸是其中一員，2000年啊朋友們，3000美金啊朋友們，內心深處是在噴血的。
在大家都坐不住了的時候，ADI覺得必須要有改變了，否則一個工具都要3000美金的DSP，這門檻會把99.99%的中國客戶擋在外面了，于是ADI給了一個1200美金工具包的模式，即是一套評估板加一套仿真器加一套正版軟件一共1200美金。這對于之前的3000美金來講，已經是一個非常大的讓步，這個模式一直持續到了2013年的5月。
有了1200美金的價格，新的問題又出來了，有些客戶已經不再需要開發板了，如果我只想買仿真器怎么辦？早期有不少客戶就以1200美金把工具包買過來，拆出仿真器來用，開發板甩進庫房。我們有一個客戶就是這樣，每次我看到他們庫房里大把的TS201開發板，只能感嘆真是浪費�。∮谑茿DI又給了這樣一個政策，只要購買了工具包的客戶，如果要再購買仿真器的話，就以800美金的價格出售，800美金這個價格正式粉墨登場了！一直到2016年還是2017年，各位如果要購買ADI的ADZS-HPUSB-ICE，正規的價格一定是800美金。
時間來到了2009年，800美金的價格對于TI大把的千元人民幣的仿真器，仍然還有很大的差距，于是ADI整出了一個超低成本的Blackfin仿真器，ADZS-ICE-100B，這個仿真器150美金，不走尋常路，跟ADI以前的高品質完全背離，可以說是一個實驗品。這個實驗品是一個赤裸裸的裸板，對你沒有看錯，作為一個仿真器開發工具，他就是一塊小電路板！這塊電路板沒有JTAG線纜，沒有接口保護電路，幾乎沒有保修，這三無在一起是很恐怖的，這就意味著沒有線纜跟保護電路，一旦ICE壞了就是直接沖擊仿真器上用的CPU，BGA封裝的哦親，想換都換不了。找廠家？對不起保修3個月，通常對中國客戶來講，你從訂貨到拿到貨已經去了2個半月，過保修期啦親…
到了2018年，不幸的事情再次發生了，ADZS-HPUSB-ICE，這個ADI最高端的仿真器，已經取消了中國區特價，就按3000美金原價賣了，并且就在當年，ADI官網直接下線停產，無法再從ADI公司訂購此產品，全劇終。
還沒有終，市場上依然還有很多以前的存貨，比如說鄙人，在下，小弟我手里就依然還有一批全新未拆封的ADZS-HPUSB-ICE，正在為廣大需要此產品的用戶服務著。
ADZS-HPUSB-ICE的價格之路，在我的印象中大概就是這樣，幾乎我的每個客戶都會問我，ADI是一個賣芯片的公司，為什么這個工具賣得這么貴？又不是靠工具來掙錢！這個事不復雜，一說大家就能明白，工具作為ADI公司里的一個部門，他是獨立核算的！他真心需要靠賣工具來養活他自己，起碼做到不虧錢，地主家也沒有余糧啊！那又有朋友會問，賣這么貴，ADI難道就不考慮芯片的銷量嗎？考慮的，所以就停產了ADZS-HPUSB-ICE，轉而提供最新的ICE-1000和ICE-2000仿真器啦（很可惜這兩款都無法完全替換ADZS-HPUSB-ICE）。
不過OP在這里說個實在話，按照ADI公司對ADZS-HPUSB-ICE的設計，3000美元真的并不是那么的貴，我下面拆開這個ICE，從技術上來給大家分析一下吧。
再說技術，ADZS-HPUSB-ICE到底是怎么設計的？
ADI的仿真器硬件設計有這么幾類，一類是ADI自己掌握的原廠技術，這一類最為穩定可靠（極為可靠，為什么這么說，請看下面的詳解），目前包含了ADZS-HPUSB-ICE和ADZS-ICE-1000這兩個硬件方案。一類是第三方拿到了ADI的老版本Visual DSP++軟件的開放接口，利用這個開放接口做的一些低速低兼容的仿真器，由于性能和兼容性太差，就不多說了，還有一類則是OpenADSP開源社區基于ADI原廠技術而升級而來的AD-HP5XXICE系列，目前絕大多數ADI DSP用戶用的都是這類仿真器。
ADZS-HPUSB-ICE，ADI公司主力仿真器型號，性能最佳的仿真器。OpenADSP開源社區的一款A(yù)D-HP560ICE用的方案。這個方案的介紹整體文風將是強力吐槽，作為一名中國的設計思路工程師，我實在是對其設計非常不解。

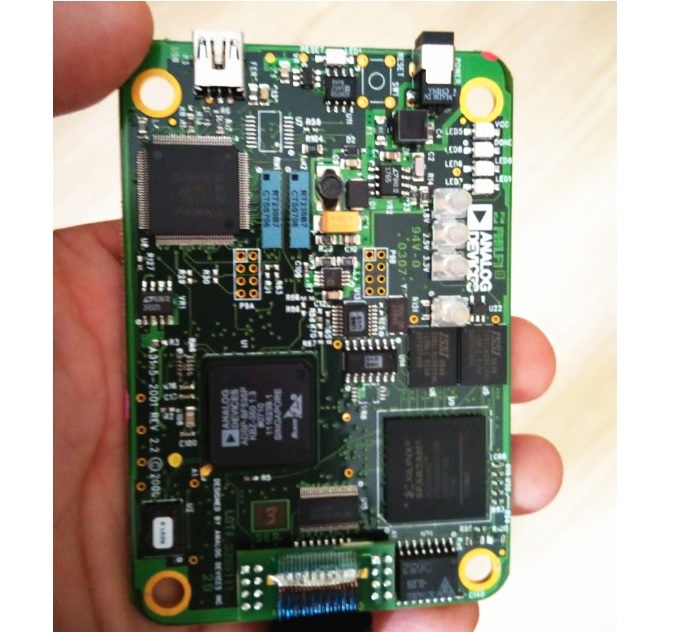

首先是10層板設計，一個非常單一的用于DSP仿真、程序下載功能的常規仿真器，卻一定要10層板的設計，這在成本控制的國內是真的很難想象。不過以老美的思路，我們可以認為是追求極致的穩定，但是親，某些電路層僅走個幾根線是幾個意思？話說仿真器這個水準的高速電路，再重要的線，也不至于就孤零零的放在一個層面唯我獨尊吧！
再看器件選型，主要的核心器件是ADI DSP的一顆非常罕見型號BF535，官方報價54美金（現在已經停產了）…一個數據傳輸、USB接口的DSP真的要用這么貴的型號嗎？難道BF53X,BF52X,BF54X都不能用？我們私下里都笑稱是因?yàn)锳DI的這顆BF535芯片賣不出去了，就用來做ICE自己消化得了，真心找不出有什么更好解釋的理由。當然這也不是唯一的主芯片，原廠ICE還用了一顆更昂貴的FPGA和一顆很稀有的USB芯片，友商芯片這里不做多的介紹免得誤傷，僅僅只說一個字，貴！
說完了主芯片，我們來看看其他的牛X器件，最牛X的就是時鐘芯片，其珍稀程度在這個PCB板上排名第一！各位看官可能就有疑問了，時鐘芯片太常見了，為啥能得此殊榮？型號我不說，我只說特點，特點第一當然就是貴了，這是整個ADZS-HPUSB-ICE永恒的主題，特點第二就是用得人少，OP在做這個ICE的重新設計方案的時候曾經詳細問過此芯片代理，好像整個亞太區？中國區？我們是這么多年來唯一來采購此顆的！待我們等了6個星期拿到芯片，看到芯片的批次就醉了，這顯然是現做的！真的是現做的批次�。。√攸c(diǎn)第三我也不知道，因?yàn)闀r(shí)鐘芯片實在太常用了，無法再提煉。
接下來是一顆功能芯片，型號保密，僅僅告訴你的是，這顆芯片出廠是需要按照客戶的要求來固化片內程序，實現你想要的功能。作為ADI這種粗大腿公司，當然可以理直氣壯的要求廠商在出廠前按要求全部搞好，但作為其他想做這個仿真器的第三方，采購的量又少，公司又沒那么大的餅可畫，廠商怎么會搭理你呢？有些人心里就會想說那怎么辦，這豈不是無解了。當然不是無解，請相信在本朝，一切皆有可能。只是過程太過艱辛復雜罷了。
再說說這個ICE的整個版面，一個Iphone4大小的尺寸里，活生生按上去了10幾個BGA封裝的器件，做過生產的兄弟們可以評估一下，此等尺寸，眾多BGA芯片，極小批量的成產，這個良品率能有多少？
好吧再補一刀，這個板子上有2個BGA封裝的排阻。
器件差不多就吐到這里，我們?cè)賮砜纯磁浼�，JTAG線纜，用的是Samtec公司的專業高速屏蔽線纜，這個線有多貴？不亞于每個核心芯片！再看JTAG頭，也是Samtec公司的，但是ADI在他們那定制的，多貴不說了，買不到才是你能看到的最大困難。
再看電源適配器，這個我忍不了，仿真器是有專門的USB芯片跟USB接口的，完全可以做成USB直接供電的模式，但。。。ADI已經10幾年了，就是不改！依然是給配上丑、大、重的電源適配器！試想一下出個差還要先負個重，到了荒郊野外出外景還要到處找電源插口。我們?cè)?jīng)在機場調試時調來了一個供電車。。。（現在我們已經把自己用的仿真器全部改成USB供電了）
槽點很多，不一一陳列了，這一切的一切用正能量的說人話，就是性能絕佳，超級穩定！
那么這個仿真器有沒有可以替代的型號呢？有，AD-HP560ICE，OP現在一直用的，完全替代，沒有任何差別，這里就不多說了，在后面我準備寫一寫怎么去開發ADI的DSP，就用專門用到這個工具啦。
來為ADZS-HPUSB-ICE收個尾，那就是：貴，且穩定著。
