近一個世紀以來，新司機總會被警告應該“檢查盲點”，即司機不容易在汽車返光鏡里看到的道路部分。事實上，安全駕駛意味著需要對大量汽車及其周圍環境信息的監測、分析和響應。2004年，估計僅在美國就有8,116,000次車禍發生，這種情況要求發展更智能的輔助駕駛技術成為重中之重。
德國的Aglaia GmbH 公司開發上市的汽車駕駛員輔助視覺傳感器系統，具有防止交通事故發生和改善交通流量的功能。該公司的實時電子眼方案由硬件和軟件組成，它模仿了人類從眼球（圖像捕捉）到大腦（圖像分析和闡釋）的視覺系統。Aglaia的系統能夠通知駕駛員前方的交通標志，對潛在的交通沖突發出警告，自動限速，當駕駛員駛出車道線時發出警告。該系統甚至可以提供“疲勞分析”幫助駕駛員避免碰撞。
Aglaia的完整解決方案包括攝像頭，圖像傳感器和圖像處理算法。交通分析應用程序包括可軟件配置的功能模塊，例如車道線識別、物體識別、交通標志識別、頭燈及尾燈識別。運行于PC技術的這個應用軟件，專為汽車應用而優化，可以實時處理捕捉的視頻圖像。
Aglaia系統的核心部分是四個ADI的 Blackfin®ADSP-BF561處理器, 每個處理器都有兩個600MHz的內核。經過對現有解決方案的全面市場調研，因?yàn)锽lackfin具有高性能、低成本、低功耗和豐富I/O接口的優勢，Aglaia最終選擇了該款處理器。盡管是在經濟性不是關鍵要素的非日用品市場上，Blackfin ADSP-BF561處理器一樣使得Aglaia降低了成本且縮短了上市時間。
視覺傳感器
現代的汽車使用電子元件主要是為了改善安全性和防止事故，同時也增加了駕駛舒適性，Aglaia的研發同這種趨勢是一致的。該公司相信下一步的技術走向是使用基于攝像頭的視覺傳感器系統。實際上，包括轉動的攝像頭、夜視系統、車道偏離預警和交通標志識別在內，沒有視覺傳感技術是不可能實現的。

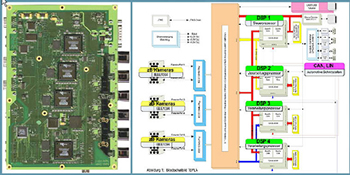

大部分處理是通過適用于汽車應用的PC技術來實現的，這種技術是一個“技術平臺”或"TEPLA"--Aglaia的低成本電子控制單元(ECUa)。該單元內嵌四個ADI的Blackfin ADSP-BF561處理器，提供總共4.8 GHz的處理能力，并可以擴展到每板上有6個處理器。插兩條TEPLA可以加倍處理性能。
Aglaia的系統由一系列產品組成，其中包括專門為道路車輛開發的堅固耐用的CMOS攝像頭。該攝像頭通過火線與Aglaia的TEPLA連接。反過來，TEPLA可以連接到收集汽車傳感器系統數據的CAN總線，所有的輔助駕駛系統數據采集和記錄都通過這種方式實現。圖像信號用數字格式通過LIN總線傳輸。MobileScope是Aglaia系統的另一個產品，用來記錄、闡釋并結合傳感器數據和CAN總線數據再現來自攝像頭的視頻數據。Aglaia同樣提供了一個可以伸展到汽車前座靠頭位置的平板顯示屏，以及一個工業尺寸的鍵盤和軌跡球鼠標。
因其速度而構建
Aglaia選擇Blackfin，因?yàn)樗峁┝藰O高的性能和極低功耗。Aglaia需要在大約3A電流左右消耗少于20W的能量在一個單芯片上，包括嵌入式微控制器和信號處理器的消耗。包含三個600MHz雙核的BF561器件的1.2V設計產品只消耗不到1A的電流，很容易滿足Aglaia的20W限制的要求。 ADSP-BF561處理器是Blackfin產品家族中的一個高性能成員，它包括兩個獨立的ADI處理器，每個處理器包含一個雙乘法累加器信號處理機，一個類RISC指令集，和在單指令集結構下的SIMD多媒體處理。Blackfin處理器處理特點的獨特組合減少了單獨的數字信號和控制處理器的需要，從而減少了物料成本，同時極大地簡化了軟硬件開發任務。Blackfin處理器同時提供了全面的電源管理方案，獨特的低功耗（3A時Blackfin最大消耗10W）和低電壓設計（Blackfin可以由低于2V的外部電壓供電），減少了整體的電源消耗。
Aglaia TEPLA內部的四個Blackfin ADSP-BF561處理器可以在低階算法上協同運算，比如可以很容易地實現邊緣檢測，因?yàn)樗麄儗傩韵嗤瑥亩梢愿咝Ш铣�。這些處理器同樣可以在高階算法上協同運算，這種應用一般是指需要這些高性能信號處理器發揮所有能力才能解決的問題。同時包括實時算法，如需要根據攝像頭提取的道路和斑馬線特征計算出車輛的前方和側面相對位置。曲線檢測算法可以自動處理由車輛、信號標志、光斑或者陰影，或者低圖像對比度造成的盲區，這么復雜的高強度數學運算，只有一個像Blackfin這樣的高性能信號處理器才可以完成任務。同樣的，對根據來自兩個攝像頭的數據三角相關來檢測道路上的物體和/或在三維空間上相對于車輛的位置的情況，同樣需要一個高性能的信號處理器。Blackfin提供了可伸縮的處理性能用于圖像處理和其他任務，比如在TEPLA和攝像頭傳感器網絡之間通過CAN總線和LIN總線通信。
Aglaia選擇Blackfin的另外一個重要原因是它的I/O，存儲器，并行數據端口（PPIs）和直接內存存�。―MA）特點。Blackfin處理器擁有大容量片上存儲器和I/O接口，能夠滿足高速幀抓取和數據傳輸需要，同時它能夠在推薦溫度范圍內工作。這是Aglaia在這個價位上發現的適于汽車應用的第一款處理器。
Blackfin ADSP-BF561處理器自帶328 K字節片上存儲器并提供兩個并行數據端口（PPI），可以直接連接并行A/D和D/A轉換器或其他通用外設。Blackfin ADSP-BF561處理器同樣含有多個獨立DMA控制器，支持?jǐn)?shù)據自動傳輸從而使處理器內核的負擔最小化，它還有兩個雙通道全雙工同步串行口。Blackfin能夠在-40°C ～ 85°C的環境溫度下工作，適用于工業環境。
Aglaia的TEPLA擁有由6個IEEE 1394b火線端口組成的三條獨立總線，用于連接攝像機和其他設備。TEPLA還包括三個CAN總線接口和一個LIN總線接口，用于直接數據處理。TEPLA有一個以太網接口，使兩個TEPLA模塊可以插到一起，還有一個可選的USB接口。該系統的特點是加固設計和低功耗操作。
Aglaia使用ADI公司的Visual DSP++，一個容易安裝、使用方便的集成軟件開發和調試環境（IDDE），對工程從頭至尾高效管理。ADI提供了一個包含編譯器、連接器和調試器的超高性能的工具鏈。Aglaia同樣采用了ADI的基于PCI的JTAG仿真器接口來加速應用開發。
由于Aglaia公司產品的模塊化特征，它的圖像處理解決方案可以用于交通流量分析和其他應用領域。該技術也很好地適用于安全和生物識別技術。它們的軟件包括在微生物應用中經常使用的彩色圖像分析模塊。因?yàn)锽lackfin具有很好的性價比，Aglaia預測將來會有更多更新的應用移植到TEPLA上。反過來，Aglaia會從ADI尋找可以支持更大內部存儲器、更多I/O端口甚至更快處理速度的新處理器。 |
