ADAU1777是ADI的SigmaDSP系列處理器中的，超低延時，超低、低功耗的一款，也是最新的一款，他內部集成了codec，又能自啟動，可以做單芯片解決方案，是低功耗的優質選擇，希望通過這個文檔，配合開發板和USBi仿真器，10分鐘讓你寫出第一個SigmaDSP的程序來，并以最快的速度學會開發ADI的這顆DSP！

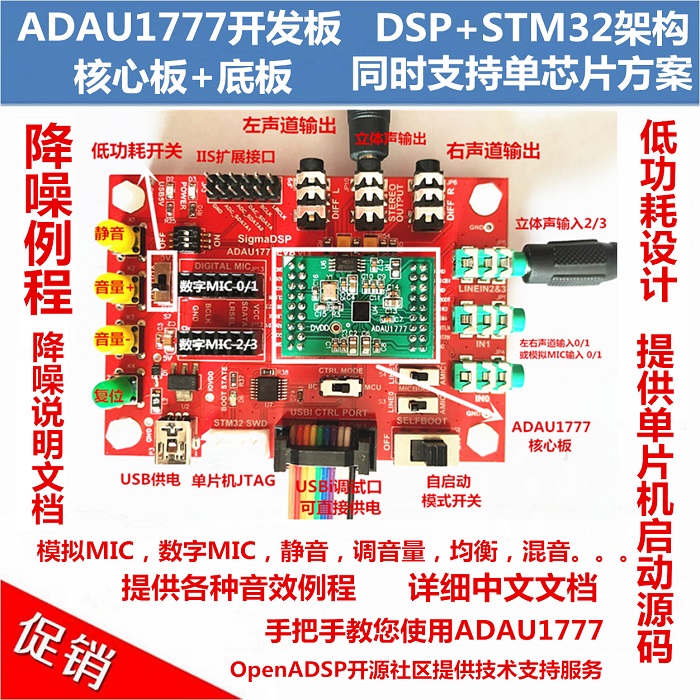

開發板采用了ADAU1777+STM32的架構，并提供了ADAU1777單芯片自啟動方案，以及ADAU1777+STM32的單片機啟動方案，用戶可通過開關切換來自行選擇。
單片機去啟動SigmaDSP，是很常規設計，程序放到單片機里，有一定的加密功能，而如果你要做單片機控制DSP的功能，也勢必要用到。很多新手并不知道如何來做，這個開發板將提供傻瓜式的操作，以及STM32啟動DSP源碼！當然，如果用戶不需要單片機+DSP的設計，只需切一下開關就好了，詳細請見下面的文檔說明。

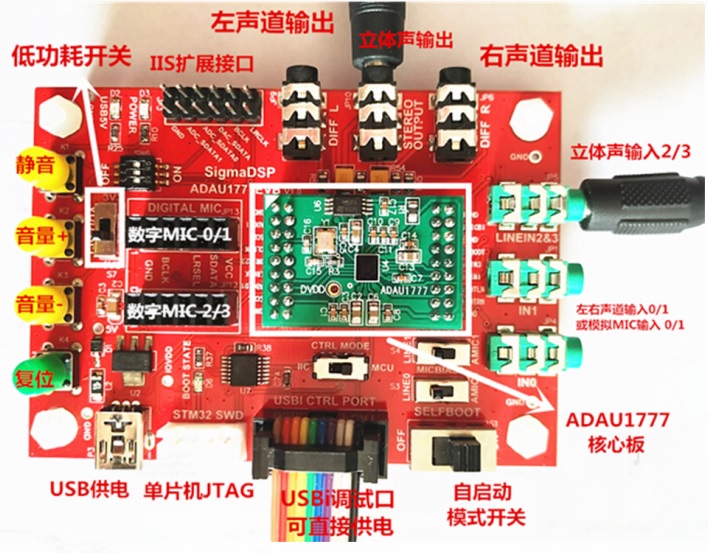

外設方面，我們?cè)O(shè)計了兩路LINE IN，一路HP OUT，也就是通常所說的4進2出，而ADAU1777也是最多就支持到4路模擬入，2路模擬出。其中一路LINE IN做成了差分輸入，一路HPOUT也并聯了一組差分輸出。在MIC這方面，我們做了獨立的數字MIC in，以及2個模擬MIC in。
開發板設計了4個按鍵，通過在Sigmastudio軟件中配置，可以實現復位、靜音、音量+、音量-的功能。另外還預留了2排插針模式的數字音頻接口（IIS）。
-
SigmaDSP：ADAU1777
-
MCU：STM32L011D4P（1.8V低功耗單片機）
-
4進2出：2路Line IN，1路HP out，其中1路LINE IN設計成了差分輸入，1路HP OUT擴展多出了一對LR差分輸出
-
2路數字MIC IN
-
2路模擬MIC IN（與差分LINE IN由開關切換）
-
3個按鍵，分別為靜音、音量+、音量-
-
一個USBi接口（用于ADAU1777的調試，以及開發板供電）
-
一個單片機燒寫器接口（用于STM32程序燒寫）
-
一個mini USB接口（用于開發板供電）（開發板支持USBi供電，在調試模式下，插上USBi即可，無需USB接口供電）
-
支持開發板3.3V和1.8V通過開關切換，實現低功耗設計
