正式推出！
產品描述
ADSP-BF533-CORE是OpenADSP開源社區最新推出的BF533核心板！以最小系統核心板作為基礎，將BF533處理器的功能管腳全部引出，并搭配詳細的設計文檔、原理圖、基礎代碼源碼、Flash燒寫說明等資料，方便客戶在第一時間迅速的超低成本評估這顆最通用的Blackfin處理器。板卡上增加的板載下載器接口更解決了依賴仿真器進行程序燒寫的問題，讓這個核心板產品開發的成本更低，使用更便捷！

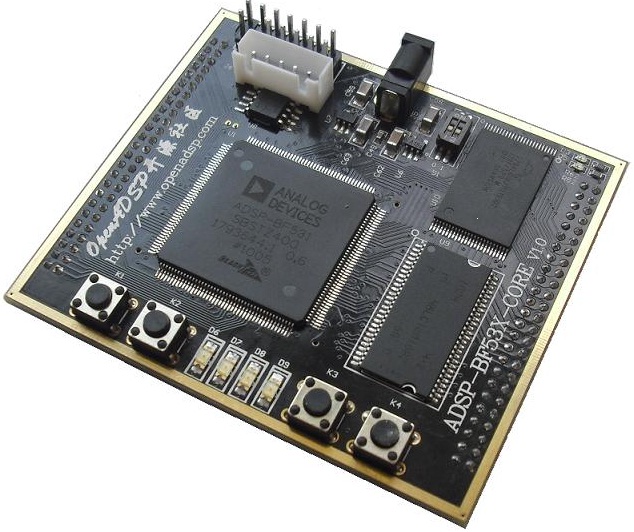

產品圖片

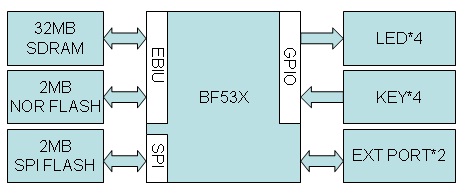

系統框圖
產品視頻
更新中...
可選專用仿真器
Blackfin專用仿真器：AD-HP510ICE-FULL
http://item.taobao.com/item.htm?id=8842330668
Blackfin、SHARC專用仿真器：AD-HP530ICE
http://item.taobao.com/item.htm?id=14016424869
ADSP全系列高速仿真器：AD-HP560ICE-M
http://item.taobao.com/item.htm?id=8841765354
BF531/BF532/BF533專用仿真器：AD-HP520ICE-BF53X
http://item.taobao.com/item.htm?id=12784309309
可選專用燒寫器
AD-EZICE：核心板燒寫器！
參數說明
- 處理器: BF533/BF531
- SDRAM: 32MB
- Nor Flash: 2MB
- SPI Flash: 2MB
- 4個按鍵
- 4個LED燈
- 2排擴展接口
- 72.2mm*62.7mm
- 板載AD-EZICE燒寫接口
- ADI DSP標準JTAG接口
軟件配置
- InterfaceCode（初級學習代碼11個）
- bf53x_ebiu（學習DSP的EBIU接口的使用）
- bf53x_gpio_in（學習DSP的GPIO接口的使用）
- bf53x_gpio_interrupt（學習DSP的中斷功能使用）
- bf53x_gpio_out（學習DSP的GPIO接口輸入功能的使用）
- bf53x_ldf（學習DSP的內存資源分配LDF文件的使用）
- bf53x_pll（學習DSP內核與系統時鐘的配置）
- bf53x_ppi（學習DSP視頻接口）
- bf53x_spi（學習DSP的SPI接口）
- bf53x_sport（學習DSP的Sport接口）
- bf53x_timer_interrupt（學習DSP的定時器及中斷的使用）
- bf53x_uart（學習DSP串口的使用）
- Driver（板載驅動）
- SDRAM驅動
- Nor Flash驅動
- SPI Flash驅動
- LED驅動
- 按鍵驅動
資料光盤
- ADSP-BF53x_CODE（板卡源代碼包)
- ADSP-BF53X-CORE說明文檔（實驗指導書）
- ADSP-BF53X-CORE開發板原理圖（PDF版）
- Datasheet（板卡使用器件的數據手冊）
- Initialization（下載代碼時使用的文件）
- 常用技術文檔（LDF，Cache,代碼加載，硬件注意事項的官方中文文檔）
- xml文件（應用本板卡必須使用的初始化文件）

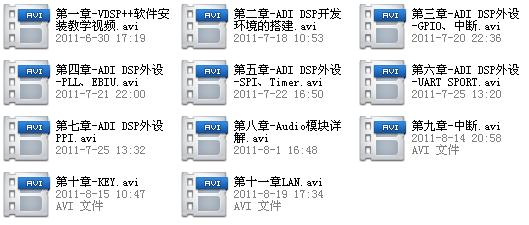

手把手教您使用ADI DSP系列教學視頻-持續更新中,目前已更新30多集！
全國ADI DSP開發板技術支持最全面
QQ群：90643884
郵件技術支持：sale@openadsp.com
論壇技術支持：www.vu56.cn/bbs
電話技術支持：010-6070185690643884
全國ADI DSP開發板配件最全
|
序號 |
物品名稱 |
數量 |
單位 |
備注 |
|
1 |
ADSP-BF533-CORE |
1 |
塊 |
BF533核心板 |
|
2 |
資料光盤 |
1 |
張 |
|
|
3 |
電源 |
1 |
個 |
5V-1A |
|
4 |
底板接插件 |
2 |
根 |
|
|
5 |
產品保修卡 |
1 |
張 |
|
|
6 |
產品裝箱單 |
1 |
張 |
|

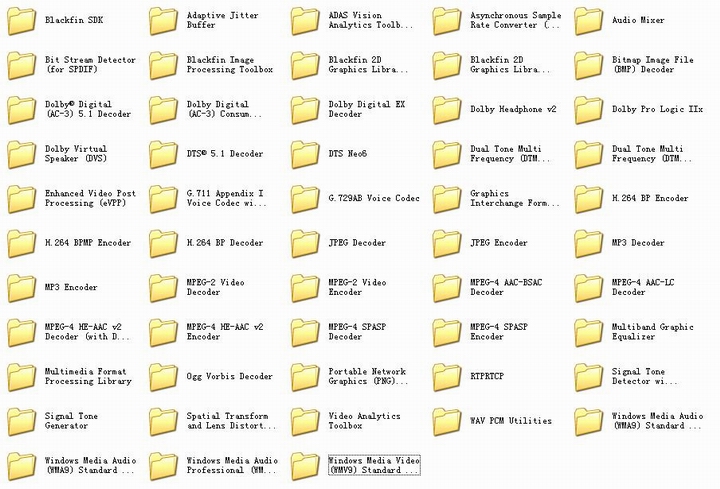

全國ADI DSP開發板資料最全---ADI DSP資料庫全部免費提供！
- ADI DSP專用軟件開發環境：Visual DSP++5.0、Visual DSP++4.5、Visual DSP++4.0、Visual DSP++3.5正版軟件安裝包
- ADI DSP專用軟件開發環境升級包：最新的Visual DSP++5.0 update8軟件升級包
- ADI DSP專用軟件開發環境注冊碼

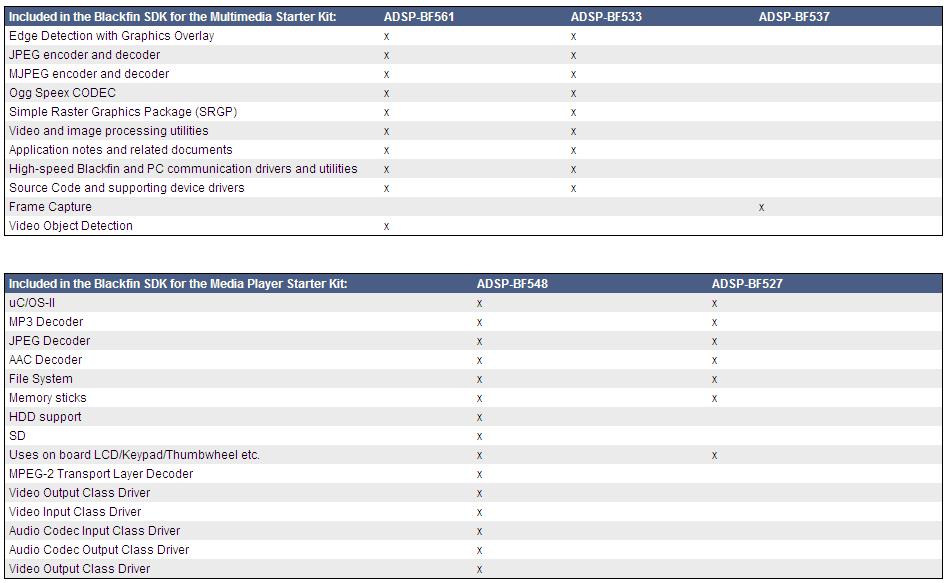

- Blackfin SDK
