1 引言
長期以來，我國水表的收費一直采用人工抄表、收費的方式,工作十分繁瑣,而且容易出錯。此外,目前人們工作繁忙,很多樓宇又裝有防盜門鎖,收費工作更加不方便，要解決這些問題，必須依靠現代科學技術對傳統水表進行改造，使其智能化。隨著IC卡應用的普及，利用IC卡實現“先付費后用水”的水費管理成為可行。本文研討的IC卡智能水表具有功耗低、安全性高、可靠性好、抗干擾能力強的特點。
2 總體方案設計
2.1 智能水表的組成
智能水表的原理框圖如圖1所示，主要由單片機系統、電源、IC卡座、微功耗電閥門及流量傳感器等部分組成。

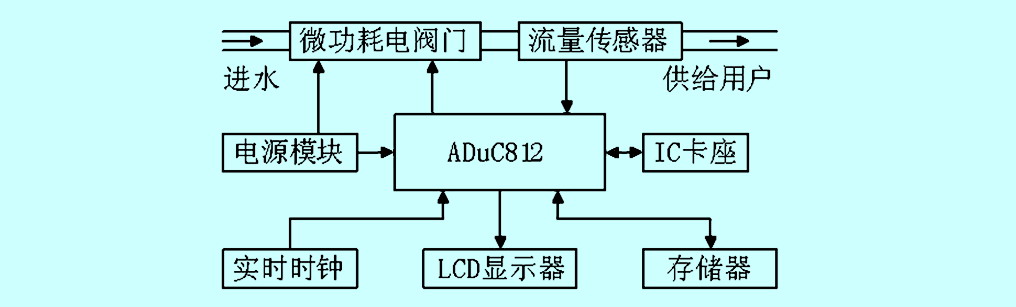

圖 1 智能水表原理框圖
2.2 智能水表的功能
(1) 根據所購水量，自動執行供、停水
當用戶將所購水卡(IC卡)插入水表時，表內系統在確認該卡有效后，自動打開閥門，進行正常供水，一旦用水量達到水卡所購水量，水表將自動關閉閥門，切斷供水。
(2) 具有自動報警功能
當用戶用水量剩下最后一定量時，水表通過喇叭發出聲音報警信號，提醒用戶及時購水。
(3) 可隨時提供累計用水量、本月用水量、可用水量及相應的水費信息
用戶通過水表的液晶顯示器，查看累計用水量、本月用水量、可用水量及相應的水費信息。
(4) 可對購水量及水費進行累計
當用戶插入購水后的IC卡時，水表自動將本次購水量與表內結余水量進行累計，計算水費，并存入水表內。
(5) 具有自動保護功能
當水表被擅自拆卸時，表內自動保護系統將自動關閉閥門，停止供水，并記錄拆卸時間，以備查驗。
(6) 斷電保護功能
智能水表采用交直流兩種方式供電，一旦外界交流電源停止供電或電池失效，表內的水量、水費等重要參數可保存10年以上。
(7) 加密功能
能對IC卡及表內的信息進行加密，防止非法使用。
3 硬件系統設計
3.1 ADuC812單片機系統
ADuC812是美國AD公司推出的高性能單片機，具有集成度高、資源豐富等特點。
(1) 基于8051的內核，指令系統與8051兼容，額定工作頻率12MHz。
(2) 8KB片內閃速/電擦除程序存儲器;640B片內閃速/電擦除數據存儲器;256B片內數據RAM。
(3) 3個16位的定時器/計數器;32根可編程I/O線;9個中斷源，2個優先級。
(4) 1個8通道，高精度12位ADC;2個12位電壓輸出DAC。
(5) 1個片內溫度傳感器。
(6) 采用3V、5V電壓工作;具有正常、待機和掉電三種工作模式。
(7) 1個通用UART串行I/O;1個與I2C兼容的兩線串口和SPI串口;1個看門狗定時器(WDT);1個電源監視器(PSM)。
3.2 硬件系統分析
(1) ADuC812的內部資源非常適合設計智能水表。由于它具有8051內核，因此，開發非常方便，既不需要太長的開發周期，又不需要太多的資金投入。為了降低功耗，晶振選用1MHz,并通過編程將不用的ADC、DAC等功能模塊關閉，工作電壓選擇3V，所以，ADuC812正常工作時的消耗電流約為 3.8mA，如處于待機工作模式，則消耗電流更低，完全符合智能水表低功耗的要求。另外，它還具有工業級的工作溫度范圍和較強的抗電磁干擾能力，以它為核心的智能水表也完全能用于工業現場的水量、水費計量。
(2) 實時時鐘、數據存儲器
由于需要掉電保存用戶水量、水費及非法拆卸水表的時間記錄等信息，本水表選用DALLAS公司生產的DS1243Y作為存儲器芯片，該芯片內含8K Bytes NV RAM、內置式(built-in)實時時鐘、嵌入式(embe- dded)鋰電池和32768Hz晶振，它具有高可靠上電、掉電及強電磁沖擊等數據保護功能，還具有讀/寫速度快、讀/寫方式簡單、讀/寫次數無限的特點，并可為智能水表的運行提供實時時鐘。該芯片引腳排列與一般的靜態RAM 6264完全兼容，可直接替代6264，因此，它與ADuC812的接口非常方便。
(3) LCD顯示器
由于用戶需要隨時方便地查看水量及水費信息，本表設置了LCD液晶顯示器。為了降低功耗，LCD液晶顯示器選用低功耗(約0.3mA)的自帶驅動控制器的串行(SPI)液晶顯示模塊，并且它的供電電源由水表盒蓋控制，當用戶需要查看信息打開水表盒蓋時，LCD點亮，平時處于斷電節能狀態。
4 水表供電設計
智能水表能否得到推廣應用，保障其長期正常供電是一個關鍵因素，否則，既損害了自來水公司的利益，又使用戶的合法權利受到侵犯。目前，有些智能水表采用直流電源供電方式(通過內裝高性能鋰電池)，但其缺陷是使用時間有限制，特別是難以處理低功耗問題。本水表的電源供電采用交直流兩種供電方式，特別是選用高效率DC/DC轉換器MAX653組成電源電路后，水表在電池供電情況下，也能以低功耗方式長期正常工作。智能水表電源電路如圖2所示:

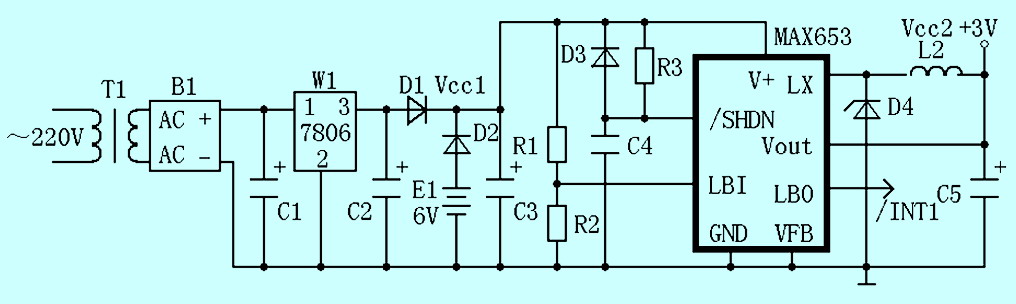

圖2 電源電路
4.1 DC/DCD電源變換器
MAX653是MAXIM公司生產的高效率、低功耗DC/DC轉換器件芯片，該芯片具有以下特點:
(1) 轉換效率高(90％以上);
(2) 輸入電壓范圍寬(4V～11.5V);
(3) 靜態電流低(10μA);
(4) 輸出電流最大可達225mA;
(5) 電源電壓降低檢測及休眠功能;
(6) 固定電壓3V輸出或編程輸出。
根據能量守衡原則可以推出:
Io =(Vi×Ii×η)/Vo，式中，Io:輸出電流，Ii:輸入電流，Vi:輸入電壓，Vo:輸出電壓，η:轉換效率。從上述關系可以看出，當Vi遠大于 Vo，且η較高時，在Ii一定的情況下可以得到比Ii大得多的輸出電流Io，而MAX653也只消耗10μA的電流，從而保證了智能水表在電池供電情況下，也能以低功耗的方式長期正常工作。
4.2 電源電路工作原理
圖2中， 220V交流電源經降壓、整流、濾波、7806穩壓后輸出6V直流工作電壓Vcc1，Vcc1一方面給電磁閥門供電，另一方面提供給MAX653進行 DC/DC轉換形成3V工作電壓Vcc2。在220V交流電源停止供電的情況下，由電池E1供電。MAX653的VFB接地，Vout固定輸出電壓3V， R3、C4、D3提供上電SHUT DOWN功能，以防止上電時電源的沖擊對電路造成損壞。Vcc1通過R1，R2分壓后輸入MAX653的低電壓檢測引腳LBI，作為電源電壓降低檢測信號，當LBI低于1.28V時，其LBO引腳輸出0.4V的低電平信號，此信號可作為ADuC812的外部中斷1的有效中斷請求信號(P3.3輸入)， ADuC812響應中斷后進行相應的處理，以避免智能表出錯或被襲擊。
5 ADuC812接口設計
5.1 IC卡及卡座
IC卡采用美國 ATMEL公司生產的AT24CXX系列存儲式IC卡，它采用2.5V～5V低電壓供電，具有雙線串行接口，能實現雙向數據傳送，支持 ISO/IEC7816-3同步協議，寫/擦除次數大于一百萬次，數據保存期大于100年。該系列IC卡的輸出端符合ISO/IEC7816-2標準，它是目前國內使用最多的IC卡之一。
IC卡座的引腳見圖3。與IC卡引腳相對應，設置了VCC、GND、SCL、SDA引腳，另外增加了SW1、 SW2兩引腳，作為IC卡座微動開關的兩觸點。此開關在無IC卡插入時，處于斷開狀態，有IC卡插入時處于閉合狀態。有無IC卡插入信號經P3.0送入 ADuC812。
5.2 電磁閥驅動接口
從圖3中可以看到，電磁閥用于供水、停水控制，是由ADuC812的P3.4、P3.5實現的。當P3.5為低電平時，繼電器J1得電動作，電磁閥打開;當P3.4為低電平時，雙穩態電磁閥失電關閉。D5、D6為續流二極管。為了降低功耗，電磁閥選用新型雙穩態自吸電磁閥MP15A-5V，它具有電源電壓低、啟動水壓低、防堵性能好、關閉可靠特點，水表工作壓力在15～100Mpa內開/關閥門自如。
5.3 防開表及報警裝置接口
為了防止用戶私自非法拆卸水表，設置了防開表裝置。如水表被打開，則開關K閉合，下降沿信號送ADuC812的外部中斷0引腳/INT0(P3.2)，作為有效中斷請求信號，ADuC812響應中斷后，立即關閉電磁閥，并將開表時間記錄到DS1243Y中，以備查驗。
當用戶用水量剩下最后一定量時，水表通過喇叭發出聲音報警信號，提醒用戶及時購水，報警喇叭由ADuC812的P3.1控制。接口電路如圖3所示:

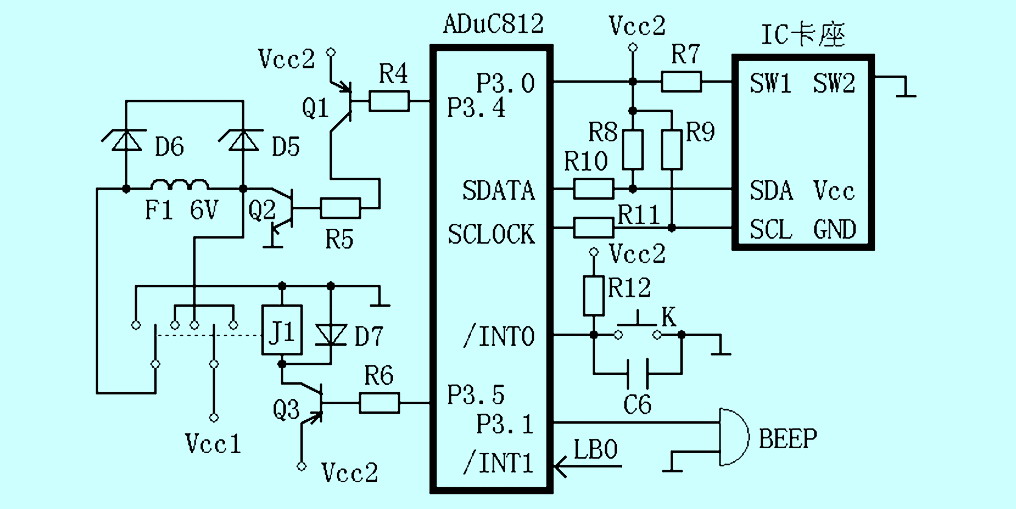

圖3 ADuC812的外圍接口電路
5.4 流量傳感器與接口
流量傳感器選擇基于模擬水表的旋翼式結構，它具有結構簡單、測量范圍寬、靈敏度高、外形尺寸小的特點，通過在葉輪上安裝磁鋼與微型干簧管等機構，將葉輪的旋轉轉換成電信號，以實現頻率脈沖計數，進而實現水流量的計量。其耗電小，并保持了原有的結構簡單、精確度高的優點。在原水表的讀數指示0.01m3位上安裝磁敏元件，使0.01m3位轉1 圈，磁敏元件上產生1個脈沖信號，即0.01m3水量對應1個脈沖。
6 系統軟件流程
圖4是智能水表軟件流程框圖，主要包括IC卡接口模塊，閥門控制模塊，流量脈沖、用水量處理模塊及顯示模塊等部分。主程序初始化時應注意看門狗、外部中斷的處理，特別是待機處理及喚醒部分，因為它關系到水表的低功耗運行問題，限于文章片幅，在此不再介紹。
7 結束語
該水表的能耗主要由單片機系統正常運行的持續性能耗、卡表執行機構(電控閥)動作時的瞬時能耗及IC卡表的一些輔助功能如報警等能耗三部分構成，而前兩項占95％以上。由于選用了ADuC812和其它一些低功耗器件，并采取了降低功耗的有力措施，所以，智能水表低功耗的問題得到了很好的解決，另外，由于采取了交直流兩種供電方式以及一些保護、加密措施，其可靠性、安全性也得到了保障。 |
