1 引言
當今信息技術與計算機技術的飛速成長。使得數字信號處置成長成為一門十分首要的技術。而數字信號處置器(DSP芯片)的出現為數字信號處置算法的完成提供了能夠，同時，DSP器件功用的不時提高又極大地促進了數字信號處置技術的進一步成長。Blackfin系列DSP芯片是美國模擬器件公司(ADI)與Intel 結合開發的表現高功用體系構造的新一代嵌入式定點處置器。Blackfin處置器在一個芯片和一個開發平臺上融合了DSP信號處置、RISC控制處置和音視頻處置功用，具有高速及時數據處置、極佳的代碼密度、靜態電源維護、極低的功耗、簡約的開發運用等優點。
Blackfin系列DSP具有一個雙MAC 300刎，(每秒600 MHz)內核。其構造的中心是數據算術單元，包含兩個16位乘法累加器(MAC)，2個40位算術邏輯單元(ALU)，4個8位視頻ALU和一個40位桶形移位器。在每個周期內。每個MAC能在4個獨立的數據操作數上執行16位乘法運算．算術邏輯單元能累加2個40位的數或4個16位的數。為獲得最大效率．可使用這種體系構造處置8位、16位和32位的數據運算。同時，Blackfin系列DSP具有全球搶先的功率維護和功用。Blackfin處置器采用低功耗和低電壓的設計辦法．具有靜態功率維護的特征，即議決改動任務電壓和頻率來大大降低總功耗。與僅改動任務頻率相比，既改動電壓又改動頻率能夠使總功耗清楚降低。關于便攜式使用來說，這相當于延伸了電池的壽命。
2 ADSP-BF533處置器簡介
ADSP-BF533是Blackfin系列DSP產品中典型的一款。其首要特征有：16位定點DSP內核，可完成600MHz的高速繼續任務：靈敏的軟件控制靜態電源維護：0.8～1.2V內核電壓、2.5～3.3V外部輸進電壓、及時時鐘模塊RTC、12通道DMA、4GB一致尋址空間、80KB的 L1指令存儲器、64KB的數據存儲器：靈敏的引導方式等。此外．ADSP-BF533還具有豐厚的系統外設——并行外設接口(PPI)／GPIO、雙通道全雙丁同步串口(SPORT)、通用異步串口(UART)、SPI兼容端口、看門狗定時器等。
ADSP-BF533可完成600 MHz的高速繼續任務，單片處置才干可達1.2GMIPS (每秒12億次乘加運算)，由于處置速度快，ADSP-BF533可適用于高速及時信號處置系統；另外，ADSP-BF533的靜態電源維護模塊議決改動供電電壓和任務頻率使得其功耗很低，典型數據為52毫瓦(200 MHz)、90毫瓦(300MHz、280毫瓦(600 MHz)，當處置器處于深度休眠形態時，功耗會變得更低。與類似的DSP相比．ADSP-BF533在同等功用下功耗要低30％．尤其適用于對功耗有特殊要求的系統。
3 在低功耗高速及時信號處置系統中的使用

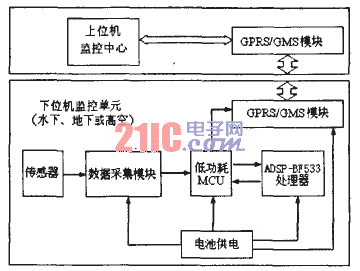

正由于ADSP-BF533具有及時處置速度快和低功耗的特征,能夠?qū)⑵涫褂迷谝恍┮蟮凸�、高速度的及時信號處置系統中。如水下信號監測與處置系統、地下管道預警系統、高空信號探測與剖析系統等．這些系統的共同特征是：1．職務具有“突發性”——往常不須要龐雜的信號剖析與處置，而一旦有剖析與處置職務時,數據量、運算量都相當大，要求系統能夠盡快及時地依照精準龐雜的算法舉行處置并得到精確的后果；2．功耗是瓶頸——由于系統所處的位置原由(水下、地下或高空)，普通由電池供電且不宜頻繁更換電池，故財功耗的要求很高——越低越好。而ADSP-BF533具有及時處置速度快和低功耗的特征，完全能夠勝任這些系統。圖1是一個以ADSP—BF533為中心模塊的此類系統的原理框圖。
![ADSP-BF533在低耗迅速及時系統中的利用[多圖]圖片1](/systemmanage/ewebeditor/UploadFile/2011523164946312.gif)
圖1以ADSP-BF533為中心模塊的低功耗高速及時信號處置
系統由上位機和下位機組成．上、下位機的通訊由GPRS／GSM模塊完成。上位機軟件擔任對下位機的參數配置及形態查詢界面的編寫以及與 GPRS／GSM模塊間通訊的完成；而信號采集、剖析及處置等首要任務由下位機完成，并議決GPRS／GSM模塊將信號處置后果告知上位機(如地面任務站)。下位機由傳感器、數據采集模塊、低功耗微處置器和高功用ADSP-BF533處置器組成。數據采集模塊采集來自傳感器的原始信號數據(如水下壓力或聲納、管道應力或振幅、高空風力或溫度改動等)，并依據須要舉行擴大／衰減、模／數轉換等處置，然后將數據送給后面的低功耗微處置器。后者對信號數據依照體會閾值舉行容易判別——若與體會閾值有悖，即信號“能夠異常但不確定”。則將信號數據傳送給后面的ADSP-BF533處置器，后者使用其強悍的數據處置才干依照龐雜的算法對信號舉行高速及時處置．得出信號能不能“異�！钡木_后果”，并將后果回送至低功耗MCU。并由后者議決GPRS／GSM模塊通知上位機。
這種低功用低功耗微處置器和高功用ADSP—BF533相結合的雙核方式十分適用于上述幾種系統，實驗中低功耗MCU選用51單片機。由于此類系統耐久處于正常形態，不須要不斷舉行龐雜的數據處置。正常形態下．僅由單片機接納數據并舉行容易判別而ADSP-BF533處于深度休眠形態，此時DSP內核、外設時鐘所有制止，僅用0.8V電壓維持RTC模塊的及時時鐘運轉，電流僅為幾十微安，功耗微乎其微——滿足此類電池供電系統的節能要求；而一旦單片機判決數據“能夠異�！�，將喚醒休眠的ADSP-BF533并對信號舉行高速及時處置 ——滿足此類系統的高速及時性要求。
ADSP-BF533與單片機間議決異步串口 UART傳送數據。數據格式和波特率可編程設定。為了將DSP從深度休眠中喚醒，單片機另用一根輸出線(如P2.0)接至RESET腳。另外，由于 ADSP-BF533沒有片內順序存儲器，用戶的代碼必需議決外部的存儲器來舉行引導。ADSP-BF533的兩個引腳BMODEO和BMODEl的結尾形態決議ADSP-BF533的引導方式，實驗中選用從外部FLASH引導的方式(BMODEO腳接高電平，BMODEI腳接低電平)，將用戶代碼放入 FLASH中，F(xiàn)LASH選用PSD4256G6V(IMB)。ADSP-BF533的地址線A[1:19]辨別接至PSD4256G6V-10UI的 ADl1~ADl5及PCO～PC3腳，數據線D[0：15]辨別接至PSD4256G6V-IOUI的PFO～PF7及PG0~PG7腳，在讀寫控制局部，將ADSP-BF533的ABE0、ABE1、AMS0、AMS2、AOE辨別接至PSD4256G6V-10UI的AD0、CNTL2、PC6、 PC7及CNTLI腳，另將ADSP-BF533的而云和PSD4256G6V-10UI的CNTL、PD3腳相連。ADSP-BF533與單片機間的局部銜接聯系如圖2所示。
![ADSP-BF533在低耗迅速及時系統中的利用[多圖]圖片2](/systemmanage/ewebeditor/UploadFile/2011523164949878.gif)
圖2 ADSP-BF533與單片機的銜接示意圖
系統上電復位后．7單片機先議決UART向ADSP-BF533發送一個握手信號．為了區別后面發送的正常數據，此握手信號可選用特殊符號“EOF"，爾后ADSP-BF533進入深度休眠的省電方式。系統下作時由單片機接納前端采集的數據并舉行容易判別，若無異常則ADSP-BF533堅持深度休眠，順序?qū)皶r時鐘編程為每1天(24小時)發生一次中綴(RTC中綴)，由中綴喚醒DSP并議決UART向單片機傳送一個特定數據(如10101010)示意DSP硬件正常并處于深度休眠，再由單片機議決GPBS／GSM模塊通知上位機然后再次進入深度休眠：當單片機對前端數據初次判決為“能夠異常”時，立刻輸出一個低電平信號(1毫秒)至ADSP-BF533的面面矛腳令其復位，然后ADSP-BF533切換到全速方式(議決對ADSP～BF533的 PLL編程完成)，接著單片機議決UART向ADSP-BF533傳送數據(因數據量不大，將數據放在ADSP-BF533內部的L1數據存儲器中)。接著533舉行調用相應算法處置舉行高速及時處置，若后果異常，則啟用UART向單片機傳送另一個特定數據(如11111111)告知異常，再由單片機議決 GPRS／GSM模塊通知上位機，然后ADSP-BF533再次進入深度休眠．直至下面發作兩種情況之一才再次被激活：1．及時時鐘再次計數滿一天：2．單片機再次發出低電平復位信號。ADSP-BF533的任務流程如圖3所示。
![ADSP-BF533在低耗迅速及時系統中的利用[多圖]圖片3](/systemmanage/ewebeditor/UploadFile/2011523164950917.gif)
圖3 ADSP-BF533的任務流程

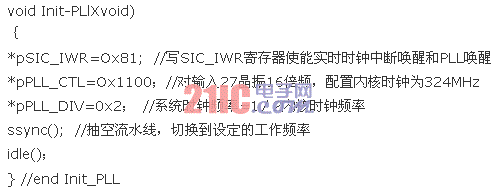

對ADSP-BF533的編程是議決寫有關存放器完成的，在visual DSP++環境下運用匯編言語或C言語均可。實驗中采用c言語完成，如PLL(片內鎖相環)子函數的編程代碼如下：
![ADSP-BF533在低耗迅速及時系統中的利用[多圖]圖片4](/systemmanage/ewebeditor/UploadFile/2011523164950993.gif)
4 結論
當今社會，電子技術普遍使用于各種范圍。人們對電子系統的速度和功耗提出了越來越高的要求。綜上所述。使用高功用ADSP-BF533處置器高速及時處置和低功耗的特征．能夠使其在那些要求低功耗、高速度的及時信號處置系統中發揚無與倫比的作用。
本文作者創新點：提出了一種基于單片機+ADSP BF533的雙核構造，適用于一些具有低功耗、高速及時處置特征的系統。使用這種雙核構造，能夠統籌高速及時數據處置和浪費動力的要求，可在許多有關范圍發揚無與倫比的作用。
|
|
|
